UPPER HYDRAULIC PIPING(BASE) экскаватора гусеничного Hyundai R390LC-9(INDIA)
UPPER HYDRAULIC PIPING(BASE) экскаватора гусеничного Hyundai R390LC-9(INDIA) со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3100
Наименование:UPPER HYDRAULIC PIPING(BASE)
Версия:2014. 2.28 REV.14B

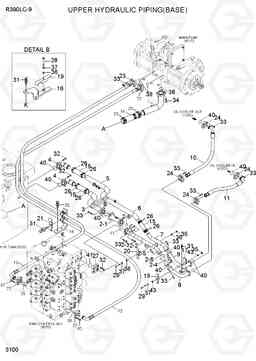

UPPER HYDRAULIC PIPING(BASE) R390LC-9(INDIA)
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | 31QA-14160 | Трубка | 1 | ||
| 10 | 31QA-11210 | Рукав высокого давления (РВД) | 1 | ||
| 11 | 31QA-14140 | Рукав высокого давления (РВД) | 1 | ||
| 12 | 31QA-14120 | Рукав высокого давления (РВД) | 1 | ||
| 12 | 31QA-14121 | Рукав высокого давления (РВД) | 1 | ||
| 12 | 31QA-13070 | HOSE ASSY(HI-GRADE) | 1 | ||
| 13 | 31QA-14130 | Рукав высокого давления (РВД) | 1 | ||
| 13 | 31QA-14131 | Рукав высокого давления (РВД) | 1 | ||
| 13 | 31QA-14132 | Рукав высокого давления (РВД) | 1 | ||
| 13 | 31QA-13060 | HOSE ASSY(HI-GRADE) | 1 | ||
| 14 | P760-102040 | Рукав высокого давления (РВД) | 1 | ||
| 14 | P760-102042 | Шланг резиновый, низкая | 1 | ||
| 15 | 31NB-13090 | Шланг | 3 | ||
| 16 | 31QA-10350 | пластина трубы | 1 | ||
| 17 | 31QA-11560 | Кронштейн | 1 | ||
| 17 | 31QA-11630 | Кронштейн | 1 | ||
| 18 | 31NB-13070 | Кронштейн | 1 | ||
| 19 | 31ND-10451 | Трубный зажим | 2 | ||
| 2 | 3BQA-10400 | трубы югу сборе возврат | 1 | ||
| 2-1 | 31ND-11120 | Клапан обратный, в сборе | 1 | ||
| 2-2 | 3BQA-10410 | Трубка | 1 | ||
| 2-3 | S109-120906 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 2-4 | 31ND-11110 | Клапан обратный, в сборе | 1 | ||
| 2-5 | S109-120356 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 2-6 | Y172-006004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 20 | 31QA-10480 | Трубный зажим | 1 | ||
| 21 | 34E7-01390 | Зажим | 2 | ||
| 22 | P174-160105 | фланец гидрокси, сплит | 4 | ||
| 23 | P174-160115 | фланец раскол | 4 | ||
| 24 | P173-280108 | фланец гидрокси, сплит | 8 | ||
| 25 | 31N6-11190 | Зажим | 4 | ||
| 25 | 31Q6-10860 | U-образный болт (скоба, П образный) / хомут / зажим | 2 | ||
| 25 | 31Q6-10860 | U-образный болт (скоба, П образный) / хомут / зажим | 4 | ||
| 26 | S572-750006 | Зажим | 12 | ||
| 26 | 31Q6-10840 | U-образный болт (скоба, П образный) / хомут / зажим | 6 | ||
| 27 | 31NA-14200 | Корпус клапана | 1 | ||
| 28 | S017-120756 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 29 | S017-121106 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 3 | 31QA-10430 | Трубка | 1 | ||
| 30 | S037-103026 | Болт | 2 | ||
| 31 | S037-123526 | Болт | 6 | ||
| 32 | S109-120306 | Болт с шестигранной головкой (под шестигранник) | 12 | ||
| 33 | S109-120356 | Болт с шестигранной головкой (под шестигранник) | 40 | ||
| 34 | S109-16040D | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 35 | S205-12000B | Гайка | 2 | ||
| 36 | S403-12200B | Плоская шайба | 5 | ||
| 36 | S403-12200B | Плоская шайба | 3 | ||
| 37 | S411-120006 | Шайба пружинная | 3 | ||
| 38 | S631-085001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 39 | Y171-024004 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 39 | 31Q8-02400 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 4 | 31QA-11030 | ва в обратном трубопроводе | 2 | ||
| 40 | Y172-006004 | Кольцо уплотнительное (О-кольцо) | 9 | ||
| 41 | Y172-010004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 42 | S109-100306 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 43 | S441-12000B | Шайба | 2 | ||
| 5 | 31QA-10550 | Трубка | 1 | ||
| 7 | 31QA-10460 | Трубка | 1 | ||
| 8 | 31QA-11541 | ва в обратном трубопроводе | 1 | ||
| 9 | 3BQA-10550 | в сборе обратный трубопровод | 1 |
