BOOM SAFETY LOCK SYSTEM экскаватора гусеничного Hyundai R390LC-9(INDIA)
BOOM SAFETY LOCK SYSTEM экскаватора гусеничного Hyundai R390LC-9(INDIA) со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3440
Наименование:BOOM SAFETY LOCK SYSTEM
Версия:2012.11.30 REV.12L

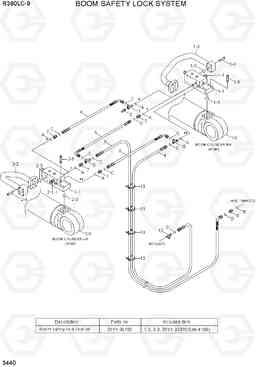

BOOM SAFETY LOCK SYSTEM R390LC-9(INDIA)
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | 31QA-52111 | Гидроцилиндр стрелы в сборе с клапаном, левый | 1 | ||
| 1-0 | @ | BOOM CYL SUB ASSY | 1 |
SEE 4180,*-1
|
|
| 1-1 | 31QA-55010 | Клапан | 1 | ||
| 1-1-1 | XKCH-00001 | Клапан предохранительный (разгрузочный, сброса давления) | 1 | ||
| 1-2 | 31Y1-36130 | труба в сборе BV, LH | 1 | ||
| 1-4 | S107-120556 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 1-5 | S107-120606 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 10 | X820-045151 | Тройник | 1 | ||
| 11 | 31N4-22170 | Тройник тип запуска | 1 | ||
| 12 | X840-525152 | Переходник | 1 | ||
| 13 | S552-020102 | Зажим | 10 | ||
| 2 | 31QA-52121 | Гидроцилиндр стрелы в сборе с клапаном, правый | 1 | ||
| 2-0 | @ | BOOM CYL SUB ASSY | 1 |
SEE 4180,*-1
|
|
| 2-1 | 31QA-55010 | Клапан | 1 | ||
| 2-1-1 | XKCH-00001 | Клапан предохранительный (разгрузочный, сброса давления) | 1 | ||
| 2-2 | 31Y1-36140 | труба в сборе Б.В., относительной влажности | 1 | ||
| 2-4 | S107-120556 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 2-5 | S107-120606 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 3 | 31Q8-40500 | Датчик давления | 1 |
500K
|
|
| 3 | 31Q4-40800 | Датчик давления | 1 |
500K
|
|
| 3 | 31Q4-40600 | Датчик давления | 1 |
500K
|
|
| 3 | 31Q4-40601 | Датчик давления | 1 |
500K
|
|
| 3 | 31Q4-40800 | Датчик давления | 1 |
500K
|
|
| 4 | P930-042058 | Шланг в сборе | 1 | ||
| 5 | P930-062061 | Шланг в сборе | 1 | ||
| 6 | P930-047014 | Шланг в сборе | 3 | ||
| 7 | X500-110001 | Разъем | 4 | ||
| 8 | X500-110002 | Разъем | 1 | ||
| 9 | 31N4-41140 | Тройник поворотный, ORFS | 1 | ||
| A | S631-011004 | Кольцо уплотнительное (О-кольцо) | 6 | ||
| B | S631-014004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| C | S621-011001 | Кольцо уплотнительное (О-кольцо) | 7 | ||
| D | S621-014001 | Кольцо уплотнительное (О-кольцо) | 3 | ||
| K | 31Y1-36150 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
SEE ILLUST
|
|
| K1-3 | Y171-024004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| K2-3 | Y171-024004 | Кольцо уплотнительное (О-кольцо) | 2 |
