PILOT HYDRAULIC PIPING экскаватора гусеничного Hyundai R420/R450LC
PILOT HYDRAULIC PIPING экскаватора гусеничного Hyundai R420/R450LC со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:2040
Наименование:PILOT HYDRAULIC PIPING
Версия:

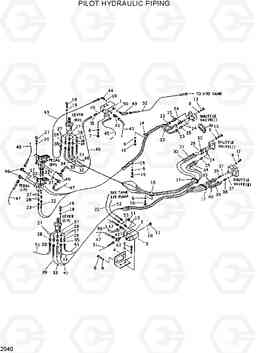

PILOT HYDRAULIC PIPING R420/R450LC
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | 31E7-0246 | Корпус клапана | 1 | ||
| 10 | S631-011001 | Кольцо уплотнительное (О-кольцо) | 9 | ||
| 11 | 81L1-0035 | Пробка (заглушка) | 2 | ||
| 12 | S017-100752 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 13 | S017-100652 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 14 | 31E7-0312 | Зажим | 1 | ||
| 15 | 31E7-0310 | Зажим | 2 | ||
| 16 | S017-120202 | Болт с шестигранной головкой (под шестигранник) | 3 | ||
| 17 | 31E7-0287 | Уплотнительная втулка | 2 | ||
| 18 | S411-060002 | Шайба пружинная | 8 | ||
| 19 | S107-060252 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 2 | 31E7-3072 | Корпус клапана | 1 | ||
| 20 | S411-080002 | Шайба пружинная | 8 | ||
| 21 | S015-080252 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 22 | 31E7-0225 | Рукав высокого давления (РВД) | 3 | ||
| 23 | 31E7-0226 | Рукав высокого давления (РВД) | 2 | ||
| 24 | 31E7-0178 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 25 | 31E7-0263 | NIPPLE | 2 | ||
| 26 | 31E7-0245 | Соединитель | 4 | ||
| 27 | 31L1-0049 | WASHER-COPPER | 20 | ||
| 28 | 31EC-0161 | Фиттинг | 12 | ||
| 29 | 31E7-0244 | NIPPLE | 1 | ||
| 3 | E131-0175 | Соленоид (электромагнитный клапан), в сборе | 1 | ||
| 30 | 31E7-0267 | Соединитель | 1 | ||
| 31 | 31E7-0229 | Рукав высокого давления (РВД) | 1 | ||
| 32 | 31E7-0230 | Рукав высокого давления (РВД) | 2 | ||
| 33 | 31E7-0194 | Рукав высокого давления (РВД) | 3 | ||
| 33 | P600-043034 | HOSE ASSY-THD 0X0 | 3 | ||
| 34 | 31E7-0222 | Рукав высокого давления (РВД) | 1 | ||
| 35 | 31E7-0266 | Соединитель | 4 | ||
| 35 | P010-120012 | Соединитель | 1 | ||
| 36 | 31E7-0268 | Соединитель | 2 | ||
| 37 | 31E7-0180 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 38 | 31E7-0260 | Соединитель | 2 | ||
| 39 | 31E7-0227 | Рукав высокого давления (РВД) | 1 | ||
| 4 | 31E7-0294 | Пластина | 1 | ||
| 40 | 31E7-0228 | Рукав высокого давления (РВД) | 1 | ||
| 41 | 31E7-0219 | Рукав высокого давления (РВД) | 1 | ||
| 42 | E131-0168 | Фиттинг | 3 | ||
| 43 | 31E7-0221 | Рукав высокого давления (РВД) | 1 | ||
| 44 | 31E7-0247 | ELBOW | 2 | ||
| 45 | 31E7-0224 | Рукав высокого давления (РВД) | 2 | ||
| 46 | 31E7-0338 | Колено 90 | 4 | ||
| 47 | 31E7-0223 | Рукав высокого давления (РВД) | 2 | ||
| 48 | 31E7-0220 | Рукав высокого давления (РВД) | 1 | ||
| 49 | 31E7-0285 | ELBOW | 1 | ||
| 5 | S017-120252 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 50 | S631-014001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 51 | 31E7-0218 | Рукав высокого давления (РВД) | 1 | ||
| 52 | 31E7-0186 | Рукав высокого давления (РВД) | 1 | ||
| 52 | P600-043041 | HOSE ASSY-THD 0X0 | 1 | ||
| 53 | 31L1-0044 | Фиттинг | 2 | ||
| 54 | 31E7-0368 | Уплотнительная втулка | 1 | ||
| 55 | 31L1-3019 | Фиттинг | 1 | ||
| 6 | S411-120002 | Шайба пружинная | 7 | ||
| 7 | S017-120452 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 8 | S017-100202 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 9 | S411-100002 | Шайба пружинная | 10 |
