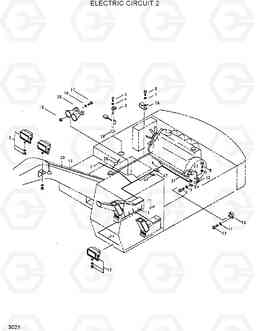

ELECTRIC CIRCUIT 2 экскаватора гусеничного Hyundai R420/R450LC

Код подсистемы:3021

Наименование:ELECTRIC CIRCUIT 2

Версия:

ELECTRIC CIRCUIT 2 R420/R450LC

Поз.	Код	Наименование	Кол	Прим.
1	21E7-0203	RH HARNESS	1
1	21E7-02031	RH HARNESS	1
10	21E7-0702	SENSOR	1
11	S411-040002	Шайба пружинная	3
12	S015-040152	Болт с шестигранной головкой (под шестигранник)	3
13	21E7-0200	MAIN HARNESS	1
13	21E7-02001	MAIN HARNESS	1
14	21E7-0205	HEAD LAMP HARNESS	1
15	21E7-2015	HEAD LIGHT ASSY	1
16	21E7-0204	Жгут проводов	1
17	S015-080152	Болт с шестигранной головкой (под шестигранник)	4
18	S411-080002	Шайба пружинная	4
19	S205-081002	Гайка	4
2	21E7-0700	SENSOR	1
20	21E5-7005	HORN-ELECTRIC	1
20	21E1-7005	HORN-ELECTRIC	1
21	21E7-0206	HARNESS-G/MOTOR	1
21	21E7-02061	HARNESS-G/MOTOR	1
22	21E7-0608	Пластина	1
23	21E7-0601	Кронштейн	1
24	21E7-0610	Пластина	1
25	21E7-0612	соединительная пластина	1
26	S542-160002	CLAMP-TUBE	115
27	S542-180002	Зажим трубки	10
28	S631-085002	Кольцо уплотнительное (О-кольцо)	1
29	E127-3133	HOLDER-CABLE TIE	2
3	S017-100152	Болт с шестигранной головкой (под шестигранник)	4
30	S551-020102	Зажим	10
31	21E7-30300	PLATE-CONNECTOR	1
4	S411-100002	Шайба пружинная	4
5	21E7-2014	WORK LIGHT ASSY	2
7	S411-120002	Шайба пружинная	28
8	S017-120152	Болт с шестигранной головкой (под шестигранник)	28
9	21E7-0202	HYD SYSHARNESS	1
9	21E7-02021	HYD SYSHARNESS	1
