BOOM MOUNTING экскаватора гусеничного Hyundai R430LC-9

Код подсистемы:7010

Наименование:BOOM MOUNTING

Версия:

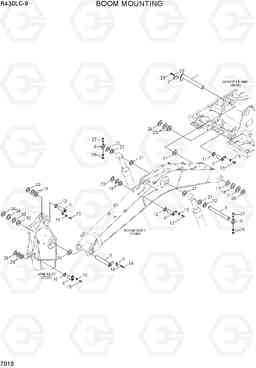

BOOM MOUNTING R430LC-9

Поз.	Код	Наименование	Кол	Прим.
1	61QA-00010	Палец	1
10	61Q8-00150	Распорный штифт	1
11	61Q8-00160	Распорный штифт	2
12	61Q8-00170	Распорный штифт	2
13	S017-20030D	Болт с шестигранной головкой (под шестигранник)	5
14	S017-16045D	Болт с шестигранной головкой (под шестигранник)	2
15	61N8-00320-DA	Шайба	5
16	S411-160006	Шайба пружинная	2
17	S993-120240	Шайба	2
18	S991-120240	Шайба	1
19	S993-110200	Шайба	4
2	61Q6-01860GG	Палец	2
20	S991-110200	Шайба	2
21	S993-110190	Шайба	4
22	S991-110190	Шайба	2
23	S993-100180	Шайба	4
24	S991-100180	Шайба	2
25	S993-090170	Шайба	2
26	S991-090170	Шайба полимерная	1
27	S017-242206	Болт с шестигранной головкой (под шестигранник)	2
28	S205-24100B	Гайка	4
29	S017-20045D	Болт с шестигранной головкой (под шестигранник)	2
3	61NB-00071	Палец	1
30	S411-200006	Шайба пружинная	2
31	S994-120240	прокладка (2.5T) полимер	1
32	S993-110210	Шайба	2
33	S991-110210	Шайба полимерная	1
34	S994-110210	прокладка (2.5T) полимер	1
35	S992-120240	прокладка (1.5T) полимер	1
36	S992-110210	прокладка (1.5T) полимер	1
4	61Q6-01940	Палец	2
5	61NA-00022YL	Палец	1
6	61Q6-01710	Палец	1
7	61QA-00040	плита замок	1
8	61Q6-00340	Стопор пальца	2
9	61Q8-00320	Пластина	1
