UPPER HYD PIPING(BASE, #0010-) экскаватора гусеничного Hyundai R430LC-9A
UPPER HYD PIPING(BASE, #0010-) экскаватора гусеничного Hyundai R430LC-9A со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3101
Наименование:UPPER HYD PIPING(BASE, #0010-)
Версия:2014. 9.30 REV.14J

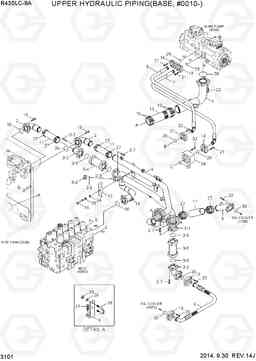

UPPER HYD PIPING(BASE, #0010-) R430LC-9A
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | 31QA-12141 | Трубка | 1 | ||
| 10 | 31Q6-10860 | U-образный болт (скоба, П образный) / хомут / зажим | 4 | ||
| 11 | 31NB-13090 | Шланг | 3 | ||
| 12 | 31ND-10451 | Трубный зажим | 2 | ||
| 13 | P173-280108 | фланец гидрокси, сплит | 4 | ||
| 14 | P174-160115 | фланец раскол | 8 | ||
| 15 | P760-102042 | Шланг резиновый, низкая | 1 | ||
| 16 | S017-120756 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 17 | S037-123526 | Болт | 4 | ||
| 18 | S070-026155 | U-образный болт (скоба, П образный) / хомут | 2 | ||
| 19 | S109-120306 | Болт с шестигранной головкой (под шестигранник) | 12 | ||
| 2 | 31QA-11030 | ва в обратном трубопроводе | 2 | ||
| 20 | S109-120356 | Болт с шестигранной головкой (под шестигранник) | 12 | ||
| 21 | S109-120406 | Болт с шестигранной головкой (под шестигранник) | 12 | ||
| 22 | S109-16040D | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 23 | S205-10100B | Гайка | 4 | ||
| 24 | S403-12200B | Плоская шайба | 2 | ||
| 25 | S411-120006 | Шайба пружинная | 2 | ||
| 26 | S441-10000B | Шайба | 4 | ||
| 27 | 31Q6-10840 | U-образный болт (скоба, П образный) / хомут / зажим | 6 | ||
| 28 | S631-085001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 29 | Y171-024004 | Кольцо уплотнительное (О-кольцо) | 3 | ||
| 29 | Y171-027004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 3 | 31QA-12580 | PIPE SUB ASSY-RETURN | 1 | ||
| 3-1 | 31QA-12570 | PIPE WA-RETURN | 1 | ||
| 3-2 | 31QA-12160 | Трубка | 1 | ||
| 3-3 | 31QA-11080 | Трубка | 1 | ||
| 3-4 | 31ND-11130 | Клапан обратный, в сборе | 1 | ||
| 3-5 | 31ND-11120 | Клапан обратный, в сборе | 1 | ||
| 3-6 | X710-100107 | Крышка | 1 | ||
| 3-7 | S109-120356 | Болт с шестигранной головкой (под шестигранник) | 16 | ||
| 3-8 | S621-025001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 3-9 | Y172-006004 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 30 | Y172-006004 | Кольцо уплотнительное (О-кольцо) | 6 | ||
| 31 | 31NA-12070 | фланец гидрокси, сплит | 2 | ||
| 32 | S109-140456 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 33 | S109-140506 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 34 | 31QA-12900 | Корпус клапана | 1 | ||
| 4 | 31QA-12133 | PIPE WA-RETURN | 1 | ||
| 5 | 31QA-12151 | Трубка | 1 | ||
| 6 | 31QA-12200 | Рукав высокого давления (РВД) | 1 | ||
| 7 | 31QA-12400 | HOSE-ASSY | 1 | ||
| 8 | 31QA-12390 | HOSE-ASSY | 1 | ||
| 9 | 31QA-10290 | Кронштейн | 2 |
