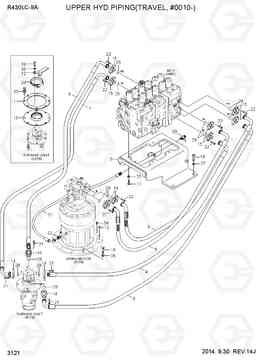

UPPER HYD PIPING(TRAVEL, #0010-) экскаватора гусеничного Hyundai R430LC-9A

Код подсистемы:3121

Наименование:UPPER HYD PIPING(TRAVEL, #0010-)

Версия:2014. 9.30 REV.14J

UPPER HYD PIPING(TRAVEL, #0010-) R430LC-9A

Поз.	Код	Наименование	Кол	Прим.
10	31N1-40941	резиновая т / совместное	1
11	31N1-40951	Крышка Т / совместное	1
12	31N1-40961	Кронштейн т / совместное	1
13	31EH-30391	Палец для зуба ковша	2
14	P173-160104	фланец гидрокси, сплит	8
15	P174-160115	фланец раскол	16
16	S017-140306	Болт с шестигранной головкой (под шестигранник)	3
17	S017-16035D	Болт с шестигранной головкой (под шестигранник)	4
18	S017-20050D	Болт с шестигранной головкой (под шестигранник)	4
19	S017-24085D	Болт с шестигранной головкой (под шестигранник)	12
20	S037-102026	Болт	8
21	S109-100306	Болт с шестигранной головкой (под шестигранник)	16
22	S109-120406	Болт с шестигранной головкой (под шестигранник)	32
24	S411-140006	Шайба пружинная	3
25	S441-160006	Шайба	4
26	S441-240006	Шайба	12
27	S441-200006	Шайба	4
28	S520-130000	Зажим	1
29	Y171-024004	Кольцо уплотнительное (О-кольцо)	12
3	31QA-11670	BRACKET-MCV MTG	1
31	31QA-11480	Сливной шланг в сборе с / м	1
32	X500-430003	Разъем	1
33	31Q9-11600	Выпускной клапан	1
34	S981-243000	Пробка (заглушка)	2
4	31QA-12420	Рукав высокого давления (РВД)	1
5	31QA-12410	Рукав высокого давления (РВД)	1
6	31QA-12440	Рукав высокого давления (РВД)	1
7	31QA-12430	Рукав высокого давления (РВД)	1
8	31QA-12450	Рукав высокого давления (РВД)	1
9	31QA-12460	Рукав высокого давления (РВД)	1
