Поворотный редуктор (Гидромотор поворота платформы) экскаватора гусеничного Hyundai R430LC-9A
Поворотный редуктор (Гидромотор поворота платформы) экскаватора гусеничного Hyundai R430LC-9A со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:4100
Наименование:SWING MOTOR
Версия:2014. 7.31 REV.14G

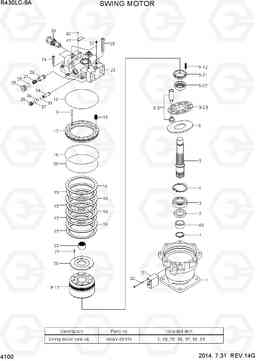

SWING MOTOR R430LC-9A
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | @ | SWING MOTOR ASSY | 1 |
*-1, *-2
|
|
| *-1 | 31QA-10130 | Поворотный редуктор (Гидромотор поворота платформы) | 1 | ||
| *-1 | 31QC-10130AR | Поворотный редуктор (Гидромотор поворота платформы) | 1 | ||
| *-2 | @ | SWING REDUCTION GEAR | 1 |
SEE 4110
|
|
| 1 | XKAY-01143 | BODY | 1 | ||
| 15 | XKAY-00175 | пластина трения | 4 | ||
| 16 | XKAY-00176 | Пластина | 4 | ||
| 17 | XKAY-00177 | Поршень тормозного цилиндра | 1 | ||
| 19 | XKAY-00179 | Пружина | 19 | ||
| 21 | XKAY-00181 | Палец | 2 | ||
| 22 | XKAY-00182 | Подшипник роликовый игольчатый | 1 | ||
| 23 | XKAY-01472 | крышка багажного | 1 | ||
| 23 | XKAY-02191 | COVER-REAR | 1 | ||
| 26 | XKAY-00186 | POPPET | 2 | ||
| 27 | XKAY-00187 | Пружина | 2 | ||
| 28 | XKAY-00188 | Пробка (заглушка) | 2 | ||
| 3 | XKAY-00163 | Подшипник роликовый | 1 | ||
| 30 | XKAY-01151 | Клапан предохранительный (разгрузочный, сброса давления) в сборе | 2 | ||
| 31 | XKAY-01470 | Время в сборе задержка клапан | 1 | ||
| 34 | XKAY-00314 | безопорная ВВЛ сборе | 2 | ||
| 35 | XKAY-00322 | Пробка (заглушка) | 2 | ||
| 4 | XKAY-00164 | Кольцо стопорное | 1 | ||
| 40 | XKAY-00193 | Втулка | 1 | ||
| 5 | XKAY-00165 | Вал | 1 | ||
| 6 | XKAY-00166 | Палец | 1 | ||
| 7 | XKAY-00167 | кольцо остановка | 1 | ||
| 8 | XKAY-00168 | плита обуви | 1 | ||
| 9 | XKAY-01473 | Ремкомплект | 1 | ||
| 9-1 | XKAY-01474 | Ремкомплект блока цилиндров | 1 | ||
| 9-2 | XKAY-01147 | Ремкомплект | 1 | ||
| 9-3 | XKAY-01471 | Комплект поршней (поршень в сборе) | 9 | ||
| K | XKAY-00974 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
SEE ILLUST
|
|
| K18 | XKAY-01446 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| K2 | XKAY-00162 | Сальник | 1 | ||
| K29 | XKAY-01447 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| K36 | XKAY-00247 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| K37 | XKAY-00605 | Кольцо | 2 | ||
| K38 | XKAY-00324 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| K39 | XKAY-01448 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| N | @ | NOT SUPPLIED PARTS | AR | ||
| N20 | XKAY-01469 | Диск распределительный | 1 | ||
| N24 | XKAY-00184 | Болт барашек | 7 | ||
| N25 | XKAY-00185 | Болт барашек | 1 | ||
| N32 | XKAY-00149 | Болт барашек | 3 | ||
| N33 | XKAY-00140 | Пробка (заглушка) | 3 | ||
| N41 | XKAY-01154 | NAME PLATE | 1 | ||
| N42 | RO205 | RIVET | 2 | ||
| N9-11 | XKAY-01146 | Блок цилиндров | 1 | ||
| N9-12 | XKAY-00170 | Пружина | 9 | ||
| N9-21 | XKAY-00171 | Кресло экскурсовода мяч | 1 | ||
| N9-22 | XKAY-00172 | Шариковая направляющая | 1 | ||
| N9-23 | XKAY-00173 | Установочная пластина | 1 |
