ENGINE HOOD экскаватора гусеничного Hyundai R430LC-9A

Код подсистемы:6250

Наименование:ENGINE HOOD

Версия:

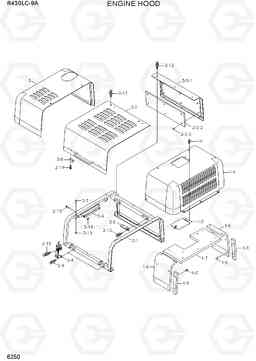

ENGINE HOOD R430LC-9A

Поз.	Код	Наименование	Кол	Прим.
1	73QA-51501	Капот двигателя в сборе	1
1-1	73QA-51501	Капот двигателя в сборе	1
1-2	71QB-61900	COVER ASSY	1
1-3	72QB-51651	SPONGE	2
1-4	S035-082056	Болт	2
1-5	71EM-51580	Болт	22
1-6	73QA-51660	SPONGE	2
1-7	73QA-51671	SPONGE	1
2	73QA-51300	Капот двигателя в сборе	1
2-1	73QA-51100	поддержка ва	1
2-10	S035-082526	Болт	4
2-11	S132-063056	SCREW-W/WASHER	4
2-12	71Q6-50025	Болт	14
2-13	S205-10100B	Гайка	4
2-14	S461-320252	Палец	1
2-15	S491-080252	Палец	1
2-2	72QB-51310	Крышка ва	1
2-3	72QB-51400	COVER ASSY	1
2-3-1	72QB-51411	Крышка ва	1
2-3-2	72QB-51470	SPONGE	1
2-3-3	71EM-51580	Болт	6
2-4	71N6-56400GG	поймать сборе	2
2-5	71QB-61800	HINGE ASSY	2
2-6	71QB-61401	пребывание ва	1
2-7	71ML-52830	DAMPER	4
2-8	71N6-51140	Стопор А	2
2-9	S035-082026	Болт	4
3	73QA-51700	Капот двигателя ва	1
