PRE HEATING GROUP экскаватора гусеничного Hyundai R430LC-9SH

Код подсистемы:1200

Наименование:PRE HEATING GROUP

Версия:

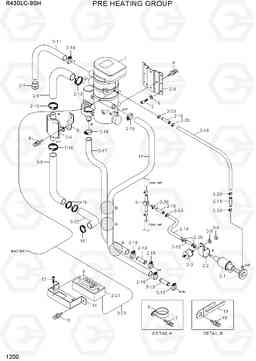

PRE HEATING GROUP R430LC-9SH

Поз.	Код	Наименование	Кол	Прим.
1	11N8-90610	Предпусковой подогреватель в сборе	1
12	S035-063026	Болт	2
13	S161-040106	Винт с крестообразным шлицем	2
14	11Q8-94051	Кронштейн таймер	1
16	S520-040000	Зажим	3
17	11Q8-94040	шланг отопителя	1
18	S037-122526	Болт	1
19	S593-001702	клип жгут	1
2	11Q8-90610	INSTALLATION KIT	1
2-10	11N8-90690	Зажим выхлопной трубы	3
2-11	11N8-90700	Шланг	1
2-12	11N8-90710	Шланг	1
2-13	11N8-90720	Разъем шланга	2
2-14	11N8-90740	Шланг	1
2-15	11N8-90750	Шланг	4
2-16	@	CLAMP	1
2-17	@	CLAMP	2
2-18	@	CLAMP	4
2-19	@	CLAMP	4
2-2	@	CLAMP	1
2-20	@	CLAMP	8
2-21	11N8-90670	Передний случай таймер	1
2-22	11Q8-01220	трубка выхлопные трубы	1
2-23	21Q8-90800	Жгут проводов предпускового подогревателя	1
2-4	@	NUT	2
2-5	@	WASHER	1
2-6	11N8-90650	глушитель в сборе	1
2-7	@	CAP	1
2-8	11N8-90660	Кронштейн	1
2-9	11N8-90680	Шланг	1
3	S109-060156	Болт с шестигранной головкой (под шестигранник)	6
4	S035-082026	Болт	6
5	31L7-10260	Зажим трубки	3
6	11N8-90630	контроль Таймер	1
7	S037-102026	Болт	2
8	11Q8-94130	Кронштейн глушителя	1
9	11Q8-94060	Тройник топлива	1
N	@	NOT SUPPLIED PARTS	AR
N2-1	11N8-90640	Насос	1
N2-3	11N8-90730	DAMPER ASSY	1
