UPPER HYD PIPING 3 экскаватора гусеничного Hyundai R450LC-3(-#1000)
UPPER HYD PIPING 3 экскаватора гусеничного Hyundai R450LC-3(-#1000) со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:2042
Наименование:UPPER HYD PIPING 3
Версия:'96.12.20 REV.3

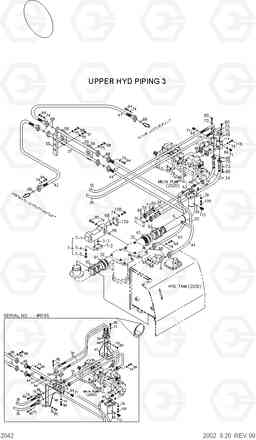

UPPER HYD PIPING 3 R450LC-3(-#1000)
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 10 | 34E7-00612 | Трубка | 2 | ||
| 10 | 34E7-00613 | Трубка | 2 | ||
| 100 | S017-160402 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 112 | P220-110102 | Заглушка | 1 | ||
| 113 | 31EH-13170 | Корпус клапана | 2 | ||
| 114 | 34E7-02910 | Корпус клапана | 1 | ||
| 115 | 34E7-02920 | Корпус клапана | 1 | ||
| 116 | S017-100802 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 129 | P183-241112 | FLANGE-PLUG | 1 | ||
| 30 | 34E7-01170 | Трубка | 1 | ||
| 31 | 34E7-01190 | Трубка | 1 | ||
| 32 | P760-102030 | Рукав высокого давления (РВД) | 1 | ||
| 33 | P620-122012 | Шланг в сборе | 1 | ||
| 34 | 34E7-01211 | Рукав высокого давления (РВД) | 2 | ||
| 34 | 34E7-01212 | Рукав высокого давления (РВД) | 2 | ||
| 34 | 34E7-01213 | Рукав высокого давления (РВД) | 2 | ||
| 35 | 34E7-01220 | Рукав высокого давления (РВД) | 1 | ||
| 35 | 34E7-01221 | Рукав высокого давления (РВД) | 1 | ||
| 36 | 34E7-01230 | Рукав высокого давления (РВД) | 1 | ||
| 36 | 34E7-01231 | Рукав высокого давления (РВД) | 1 | ||
| 4 | 34E7-00490 | Корпус клапана | 1 | ||
| 41 | 34E7-01270 | Рукав высокого давления (РВД) | 1 | ||
| 42 | 34E7-01280 | Рукав высокого давления (РВД) | 1 | ||
| 43 | 34E7-01290 | Рукав высокого давления (РВД) | 1 | ||
| 43 | 34E7-01291 | Рукав высокого давления (РВД) | 1 | ||
| 44 | 34E7-01301 | Рукав высокого давления (РВД) | 1 | ||
| 46 | P010-110005 | Соединитель | 1 | ||
| 47 | 34E7-01321 | Кронштейн | 1 | ||
| 47 | 34E7-01322 | Кронштейн | 1 | ||
| 48 | 34E7-01330 | Кронштейн | 1 | ||
| 5 | 34E7-00500 | Корпус клапана | 1 | ||
| 55 | 31E7-0335 | Пластина | 1 | ||
| 56 | 31E7-0174 | Зажим | 2 | ||
| 6 | 34E7-01790 | Корпус клапана | 1 | ||
| 61 | 31E7-0437 | Уплотнительная втулка | 2 | ||
| 62 | S520-100000 | Зажим | 4 | ||
| 63 | S632-085001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 64 | S631-011004 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 65 | S631-024004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 66 | 31L1-3029 | Кольцо уплотнительное (О-кольцо) | 47 | ||
| 68 | 31L1-0057 | Кольцо уплотнительное (О-кольцо) | 15 | ||
| 7 | 34E7-00521 | BLOCK ASSY | 1 | ||
| 7 | 34E7-02570 | BLOCK ASSY | 1 | ||
| 7-2 | P183-201112 | фланец pluging площадь | 1 | ||
| 7-3 | 31L1-0059 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 7-4 | S411-100002 | Шайба пружинная | 4 | ||
| 7-5 | S017-100302 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 70 | P173-160104 | фланец гидрокси, сплит | 56 | ||
| 71 | 34L3-00130 | COUPLER-QUICK | 2 | ||
| 73 | S411-100002 | Шайба пружинная | 170 | ||
| 74 | S411-120002 | Шайба пружинная | 86 | ||
| 75 | S411-140002 | Шайба пружинная | 26 | ||
| 76 | S411-160002 | Шайба пружинная | 28 | ||
| 77 | S441-100002 | Шайба | 8 | ||
| 78 | S441-120002 | Шайба | 14 | ||
| 8 | 31E7-0163 | Корпус клапана | 1 | ||
| 80 | S107-100354 | Болт с шестигранной головкой (под шестигранник) | 96 | ||
| 83 | S107-120304 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 89 | S017-100252 | Болт с шестигранной головкой (под шестигранник) | 12 | ||
| 9 | 34E7-00561 | PIPE WA-SUCTION | 1 | ||
| 91 | S017-120252 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 93 | S017-120352 | Болт с шестигранной головкой (под шестигранник) | 16 | ||
| 94 | S017-120402 | Болт с шестигранной головкой (под шестигранник) | 19 | ||
| 95 | S017-120802 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 95 | S017-120852 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 96 | S017-121002 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 98 | S017-140802 | Болт с шестигранной головкой (под шестигранник) | 2 |
