CAB ELECTRIC 2(-#0145) экскаватора гусеничного Hyundai R450LC-3(-#1000)
CAB ELECTRIC 2(-#0145) экскаватора гусеничного Hyundai R450LC-3(-#1000) со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3031
Наименование:CAB ELECTRIC 2(-#0145)
Версия:'96.12.20 REV.3

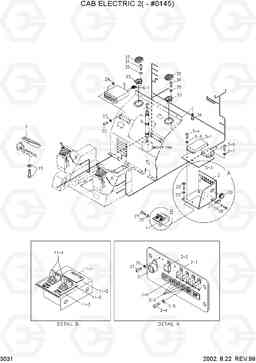

CAB ELECTRIC 2(-#0145) R450LC-3(-#1000)
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | @ | CAB ELECTRIC | 1 | ||
| *-11 | 24E7-30040 | PROLIX SWITCH ASSY | 1 | ||
| *-11 | 24E7-30041 | PROLIX SWITCH ASSY | 1 | ||
| *-5 | 20E7-32100 | CONTROLLER GROUP | 1 | ||
| 1 | 21E6-00200 | Дисплей | 1 | ||
| 1-1 | 21E1-49530 | BULB | 1 |
NOT SHOWN
|
|
| 10 | S681-410400 | Уплотнительная втулка | 1 | ||
| 11-1 | 24E7-30410 | Пластина | 1 | ||
| 11-2 | 21E1-2057 | DECAL | 1 | ||
| 11-3 | 24E7-20310 | DECAL | 1 | ||
| 11-4 | 21E9-2003 | SWITCH-PROLIX | 2 | ||
| 19 | 21E4-1103 | Болт | 4 | ||
| 2-1 | 24E7-10691 | CASE WA | 1 | ||
| 2-2 | E125-2545 | Реле 5p | 1 | ||
| 2-3 | 21E4-0011 | Реле 4P | 4 | ||
| 2-4 | S161-050102 | Винт с крестообразным шлицем | 5 | ||
| 2-5 | S411-050002 | Шайба пружинная | 5 | ||
| 2-6 | 24E7-00260 | DECAL | 1 | ||
| 20 | S411-060002 | Шайба пружинная | 2 | ||
| 21 | S161-060152 | Винт с крестообразным шлицем | 2 | ||
| 22 | S161-050152 | SCREW | 4 | ||
| 23 | S411-050002 | Шайба пружинная | 4 | ||
| 24 | S201-051002 | Гайка | 4 | ||
| 25 | S017-100152 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 26 | S411-100002 | Шайба пружинная | 4 | ||
| 27 | S593-000902 | клип жгут | 2 | ||
| 28 | S015-080152 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 29 | S411-080002 | Шайба пружинная | 2 | ||
| 3 | 21E4-0011 | Реле 4P | 1 | ||
| 31 | 21E1-60110 | BUZZER | 1 | ||
| 32 | 21E6-40110 | Решетка динамика | 2 | ||
| 33 | 21E6-30710 | SPEAKER | 2 | ||
| 34 | S161-050152 | SCREW | 10 | ||
| 35 | S411-050002 | Шайба пружинная | 10 | ||
| 36 | S151-040162 | SCREW-TAPPING | 6 | ||
| 37 | S822-114000 | PLUG 1P | 4 | ||
| 5-1 | 24E7-80000 | Контроллер процессора | 1 | ||
| 5-2 | 21E7-2000 | PROLIX RESISTOR | 1 | ||
| 5-3 | 24E7-10730 | Держатель | 1 | ||
| 5-4 | S015-080152 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 5-5 | S403-082002 | Плоская шайба | 4 | ||
| 5-6 | S015-060152 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 5-7 | S411-060002 | Шайба пружинная | 2 | ||
| 6-1 | 21E1-60340 | HARNESS-EXT | 1 | ||
| 8 | 21E1-49750 | HARNESS-EXT | 2 | ||
| 9 | 21E6-60100 | Рукав высокого давления (РВД) | 1 | ||
| N11-5 | 21E1-49520 | SWITCH-TOGGLE | 4 | ||
| N2 | 24E7-10770 | CASE SUB ASSY | 1 | ||
| N6 | 21E8-40010 | Кассетная магнитола | 1 | ||
| N6 | 21E9-4001 | Кассетная магнитола | 1 |
