HEATER & EVAP. ASSY(-#0145) экскаватора гусеничного Hyundai R450LC-3(-#1000)

HEATER & EVAP. ASSY(-#0145) экскаватора гусеничного Hyundai R450LC-3(-#1000) со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России

Код подсистемы:3054

Наименование:HEATER & EVAP. ASSY(-#0145)

Версия:2007. 1.31 REV.7A

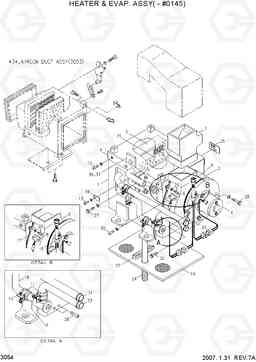

HEATER & EVAP. ASSY(-#0145) R450LC-3(-#1000)

Поз.	Код	Наименование	Кол	Прим.
1	AM100-006-000	CASING ASSY	1
12	4AH-0828	CLAMP-HOSE ASSY	4
13	K500237	SCREW-TRUSS TP	19
14	AM800-034-041	CLAMP-EVAP	1
15	3AH0756	HOLDER-WIRE	1
16	AM800-034-051	COVER-SPACER	1
17	AM700-015-002	INSULATION-FRONT	1
18	AM230-005-003	PIPE-INLET(A)	1
19	AM700-013-002	INSULATION-BOTTOM	1
2	1AH0094	AIR DAMPER ASSY	1
20	4AH-0606	Зажим	2
21	AM700-008-003	INSULATION-EVAP	1
22	AM700-007-003	INSULATION-DRAIN	1
23	AM230-006-003	PIPE-INLET(B)	1
24	AM800-001-013	Сливной шланг	1
25	3AH-0821-13	PLATE-NAME	1
26	3AH-0567-3	Болт	2
27	K500827	Болт	1
28	4AH0886	SCREW-TRUSS TP	3
29	K500241	SCREW-TRUSS TP	6
30	K500239	SCREW-TRUSS TP	2
31	AM240-004-003	PIPE-OUTLET	1
32	A7330-001-023	Болт	2
33	4CC-3545	Болт	8
34	AM100-020-000	AIRCON DUCT ASSY	1
36	AM850-005-013	INSULATION-DEMP(A)	1
37	AM850-005-023	INSULATION-DEMP(B)	1
4	AM600-002-001	Мотор отопителя и вентилятор в сборе	1
4-2	2AH-0243F	Вентилятор	1	NOT SHOWN
5	AM200-011-001	HTR RAD ASSY	1
7	AM100-021-001	COVER-CASE ASSY	1
8	2AH0661	RESISTOR ASSY	1
9	2AH0639	WIRING ASSY	1
N	@	NOT INDIVIDUALLY SUPPLIED	AR
N*	AM000-018	HEATER & EVAP. ASSY	1
N10	AM300-002-002	Клапан в сборе	1
N11	3AH-0362-1	HOSE-WATER	4
N3	1AH0083	CASE ASSY-BLOWER	1
N4-1	AM610-002-00-A1	MOTOR	1	NOT SHOWN
N6	A1100522-01C1	EVAP CORE ASSY	1
