CONSOLE BOX(#0146-, LH/RH) экскаватора гусеничного Hyundai R450LC-3(-#1000)

Код подсистемы:4078

Наименование:CONSOLE BOX(#0146-, LH/RH)

Версия:'96.12.20 REV.3

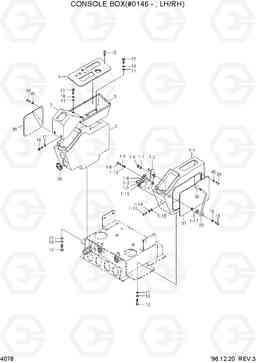

CONSOLE BOX(#0146-, LH/RH) R450LC-3(-#1000)

Поз.	Код	Наименование	Кол	Прим.
*	@	CAB INTERIOR GRP	1
1	71EM-20010	CONSOLE BOX ASSY-LH	1
1-1	71EM-20020	CONSOLE BOX-LH	1
1-10	S401-042002	Плоская шайба	4
1-11	S203-041002	Гайка	2
1-13	S161-060252	Винт с крестообразным шлицем	2
1-14	S411-060002	Шайба пружинная	2
1-15	S403-062002	Плоская шайба	4
1-16	S205-061002	Гайка	2
1-17	71E6-25910	Вал	1
1-2	71E6-25271	Кронштейн	1
1-3	71E6-25230	Кронштейн	1
1-4	71EM-20310	Пружина	1
1-5	21E3-2002	SWITCH-MICRO	1
1-6	S205-161002	Гайка	1
1-7	S403-162002	Плоская шайба	1
1-8	S161-040202	Болт	2
1-9	S411-040002	Шайба пружинная	2
12	S015-080202	Болт с шестигранной головкой (под шестигранник)	4
13	S015-080252	Болт с шестигранной головкой (под шестигранник)	23
14	S177-080256	BOLT-BUTTON HEAD	4
15	S161-060156	Винт с крестообразным шлицем	5
16	S161-040106	Винт с крестообразным шлицем	4
17	S403-082002	Плоская шайба	28
18	S411-080002	Шайба пружинная	21
19	S403-062006	Плоская шайба	5
2	74E7-30100	CONSOLE BOX-UP	2
3	71EM-20050	CONSOLE BOX-RH	1
30	S403-062002	Плоская шайба	21
32	S411-060002	Шайба пружинная	7
33	71EM-20320	LEVER	1
34	2406Z248D2	KNOB-LEVER	1
35	S015-060202	Болт с шестигранной головкой (под шестигранник)	7
36	71EM-28010	AIR VENT	6
37	74E7-30110	COVER-CONSOLE BOX,LH	1
38	71EM-20070	COVER-CONSOLE BOX,RH	1
39	S161-050156	Винт с крестообразным шлицем	8
40	S403-052006	Плоская шайба	8
42	S205-061002	Гайка	4
5	71EM-20091	BOX-PANEL	1
6	71E6-26252	COVER-PANEL BOX	1
7	71EM-20100	SEAT BASE-LOWER	1
8	71EM-20110	SEAT BASE-UPPER	1
9	71E6-25121	SUPPORT-CLUSTER	1
