Каталог запчастей
-
Hyundai
-
R450LC-3(#1001-)
- PILOT & DRAIN HYD PIPING 7
PILOT & DRAIN HYD PIPING 7 экскаватора гусеничного Hyundai R450LC-3(#1001-)
PILOT & DRAIN HYD PIPING 7 экскаватора гусеничного Hyundai R450LC-3(#1001-) со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:2056
Наименование:PILOT & DRAIN HYD PIPING 7
Версия:2001. 5.10 REV.9

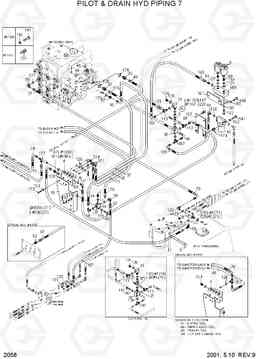

PILOT & DRAIN HYD PIPING 7 R450LC-3(#1001-)
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 10 | 31E3-0017 | Фильтр пилотный в сборе, гидравлики | 1 | ||
| 10-1 | 31E3-0018 | Элемент фильтра пилотного, гидравлики | 1 | ||
| 100 | P020-110017 | Колено 90 | 1 | ||
| 101 | P020-110011 | Колено 90 | 4 | ||
| 101 | P020-110011 | Колено 90 | 5 | ||
| 112 | P320-060406 | TEE-RUN TYPE | 1 | ||
| 113 | P320-060606 | TEE-RUN TYPE | 1 | ||
| 124 | P220-110102 | Заглушка | 5 | ||
| 126 | S631-011001 | Кольцо уплотнительное (О-кольцо) | 38 | ||
| 127 | S631-014001 | Кольцо уплотнительное (О-кольцо) | 46 | ||
| 128 | S631-018001 | Кольцо уплотнительное (О-кольцо) | 5 | ||
| 129 | S631-024001 | Кольцо уплотнительное (О-кольцо) | 3 | ||
| 130 | S631-029001 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 132 | 31E7-0180 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 137 | P392-180000 | Шайба медная | 2 | ||
| 141 | S015-060652 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 146 | S017-120302 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 147 | S017-120252 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 147 | S017-120252 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 148 | S017-120202 | Болт с шестигранной головкой (под шестигранник) | 3 | ||
| 15 | 34E7-01702 | Кронштейн | 1 | ||
| 152 | S411-060002 | Шайба пружинная | 14 | ||
| 153 | S411-080002 | Шайба пружинная | 3 | ||
| 155 | S411-120002 | Шайба пружинная | 14 | ||
| 16 | 34E7-00320 | Корпус клапана | 1 | ||
| 161 | 34E7-02371 | Пластина | 1 | ||
| 162 | 34E7-02390 | Пластина | 1 | ||
| 163 | S017-100252 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 165 | S017-120502 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 168 | P620-062010 | Шланг в сборе | 1 | ||
| 169 | P620-081008 | Шланг в сборе | 1 | ||
| 173 | S015-080202 | Болт с шестигранной головкой (под шестигранник) | 3 | ||
| 174 | S403-062002 | Плоская шайба | 6 | ||
| 176 | P600-062032 | HOSE ASSY-THD | 2 | ||
| 177 | 34E7-04580 | TEE | 1 | ||
| 186 | S441-100002 | Шайба | 17 | ||
| 189 | 34E7-02340 | Корпус клапана | 1 | ||
| 190 | S441-120002 | Шайба | 7 | ||
| 190 | S441-120002 | Шайба | 5 | ||
| 207 | 34E7-00310 | TEE | 1 | ||
| 212 | P620-062022 | Шланг в сборе | 1 | ||
| 220 | S037-122552 | Болт | 2 | ||
| 29 | 34E7-00400 | Корпус клапана | 1 | ||
| 30 | 34E7-00410 | Корпус клапана | 1 | ||
| 31 | 34E7-00420 | Корпус клапана | 1 | ||
| 33 | P600-062047 | HOSE ASSY-THD | 1 | ||
| 37 | P600-062037 | Рукав высокого давления (РВД) | 1 | ||
| 4 | 34E7-00211 | Соленоид (электромагнитный клапан), в сборе | 1 | ||
| 4 | 34E7-00212 | Соленоид (электромагнитный клапан), в сборе | 1 |
SEE 2095
|
|
| 45 | P620-062031 | Рукав высокого давления (РВД) | 2 | ||
| 45 | P620-062031 | Рукав высокого давления (РВД) | 1 | ||
| 48 | P620-042025 | Шланг в сборе | 1 | ||
| 67 | P610-062012 | Рукав высокого давления (РВД) | 1 | ||
| 67 | P610-062011 | Рукав высокого давления (РВД) | 1 | ||
| 69 | P620-062035 | Рукав высокого давления (РВД) | 2 | ||
| 71 | P600-062043 | Рукав высокого давления (РВД) | 1 | ||
| 73 | P620-062014 | Шланг в сборе | 1 | ||
| 74 | P620-062048 | Рукав высокого давления (РВД) | 1 | ||
| 77 | P600-062048 | Рукав высокого давления (РВД) | 1 | ||
| 78 | P600-062036 | Рукав высокого давления (РВД) | 1 | ||
| 79 | P610-162034 | Рукав высокого давления (РВД) | 1 | ||
| 8 | 31EC-02190 | Гидроаккумулятор | 2 | ||
| 83 | P010-110002 | Соединитель | 3 | ||
| 84 | P010-110003 | Соединитель | 5 | ||
| 87 | P010-110012 | Соединитель | 8 | ||
| 87 | P010-110012 | Соединитель | 7 | ||
| 89 | 31E3-3099 | Соединитель | 2 | ||
| 92 | 31EF-0254 | Соединитель | 6 | ||
| 98 | P020-110002 | Колено 90 | 19 | ||
| 99 | P020-110003 | Колено 90 | 3 | ||
| N167 | P310-080408 | Тройник тип филиал | 1 | ||
| N9 | 34E7-00170 | Клапан обратный | 1 |
