BOOM SAFETY LOCK SYSTEM(#1199-) экскаватора гусеничного Hyundai R450LC-3(#1001-)
BOOM SAFETY LOCK SYSTEM(#1199-) экскаватора гусеничного Hyundai R450LC-3(#1001-) со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:2075
Наименование:BOOM SAFETY LOCK SYSTEM(#1199-)
Версия:2002. 8.31 REV.11

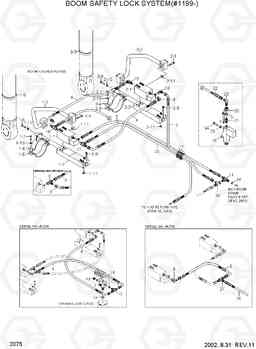

BOOM SAFETY LOCK SYSTEM(#1199-) R450LC-3(#1001-)
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | 34E7-52110 | BOOM CYL-LH/SAFETY V/V | 1 | ||
| 1-0 | 31E7-55012 | Цилиндр | 1 |
SEE 2076
|
|
| 1-1 | @ | BOOM SAFETY VALVE | 1 | ||
| 1-10 | S441-120002 | Шайба | 6 | ||
| 1-11 | P590-033002 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 1-2 | 34E7-04730 | BLOCK WA | 1 | ||
| 1-3 | 34E7-04740 | Трубка | 1 | ||
| 1-4 | 34E7-04760 | CLAMP WA | 1 | ||
| 1-5 | 34E7-04770 | CLAMP WA | 1 | ||
| 1-6 | S017-120352 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 1-7 | S017-120402 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 1-8 | S109-120606 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 1-9 | S109-120656 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 10 | 34E7-03760 | накидной гайкой локоть | 2 | ||
| 11 | 34E7-04810 | TEE | 1 | ||
| 11 | P320-060606 | TEE-RUN TYPE | 1 | ||
| 12 | P310-080808 | TEE-BRANCH TYPE | 1 | ||
| 13 | P220-110104 | Заглушка | 1 | ||
| 14 | S631-014001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 15 | S631-018001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 16 | 31E7-0181 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 17 | S552-035146 | Зажим | 10 | ||
| 18 | 31ER-20040 | TEE-SWIVEL | 1 | ||
| 19 | 31E5-50325 | Датчик давления (переключатель, реле) | 1 | ||
| 2 | 34E7-52120 | BOOM CYL-RH/SAFETY V/V | 1 | ||
| 2-0 | 31E7-55012 | Цилиндр | 1 | ||
| 2-1 | @ | BOOM SAFETY VALVE | 1 | ||
| 2-10 | S441-120002 | Шайба | 6 | ||
| 2-11 | P590-033002 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 2-2 | 34E7-04730 | BLOCK WA | 1 | ||
| 2-3 | 34E7-04750 | Трубка | 1 | ||
| 2-4 | 34E7-04760 | CLAMP WA | 1 | ||
| 2-5 | 34E7-04770 | CLAMP WA | 1 | ||
| 2-6 | S017-120352 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 2-7 | S017-120402 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 2-8 | S109-120606 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 2-9 | S109-120656 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 20 | 31E5-50330 | клапан отключения | 1 | ||
| 21 | 31E5-50340 | Соединитель | 1 | ||
| 22 | P620-047046 | Шланг в сборе | 1 | ||
| 23 | 31E5-50350 | Колено 90 | 1 | ||
| 24 | S015-050502 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 25 | S411-050002 | Шайба пружинная | 2 | ||
| 26 | P600-081055 | HOSE ASSY-THD | 1 | ||
| 26 | P600-082055 | HOSE ASSY-THD | 1 | ||
| 27 | E131-0038 | TEE | 1 | ||
| 27 | 34E7-05010 | TEE-SWIVEL NUT | 1 | ||
| 28 | 31EG-90540 | TEE-R/TYPE,S/NUT | 1 | ||
| 3 | 34E7-04990 | Рукав высокого давления (РВД) | 1 | ||
| 3 | P610-062049 | HOSE ASSY-THD 0X45 | 1 | ||
| 4 | P620-067016 | Шланг в сборе | 1 | ||
| 5 | P600-082046 | HOSE ASSY-THD | 1 | ||
| 5 | P610-062047 | HOSE ASSY-THD 0X45 | 1 | ||
| 6 | P620-081030 | Шланг в сборе | 2 | ||
| 6 | P620-081010 | Шланг в сборе | 2 | ||
| 6 | P620-081016 | Шланг в сборе | 1 | ||
| 7 | 34E7-04780 | Корпус клапана | 1 | ||
| 8 | 34E7-04790 | TEE-SWIVEL NUT | 1 | ||
| 9 | 34E7-04800 | ELBOW-SWIVEL NUT | 2 | ||
| 9 | 34E7-04800 | ELBOW-SWIVEL NUT | 1 |
