Гидроразводка рукояти (4.0 м) экскаватора гусеничного Hyundai R450LC-3(#1001-)

Код подсистемы:2083

Наименование:ARM HYD PIPING(4.0M)

Версия:2001.11.15 REV.10

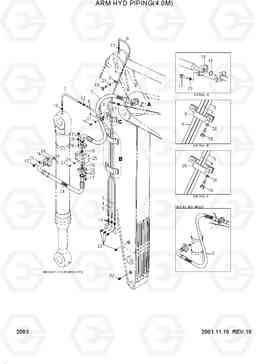

ARM HYD PIPING(4.0M) R450LC-3(#1001-)

Поз.	Код	Наименование	Кол	Прим.
10	E131-0265	Колено 90	1
11	61E7-03900	Фиттинг	1
11	61E7-0059	Колено 90	1
12	E131-0626	Соединитель	2
13	61E7-04051	Фиттинг	1
14	E131-0625	Соединитель	3
15	31L1-3029	Кольцо уплотнительное (О-кольцо)	4
15	31L1-3029	Кольцо уплотнительное (О-кольцо)	8
16	P173-160104	фланец гидрокси, сплит	8
16	P173-160104	фланец гидрокси, сплит	16
17	S107-100304	Болт с шестигранной головкой (под шестигранник)	16
17	S107-100304	Болт с шестигранной головкой (под шестигранник)	32
18	S015-060102	Болт с шестигранной головкой (под шестигранник)	2
18	S015-060102	Болт с шестигранной головкой (под шестигранник)	6
19	S017-120202	Болт с шестигранной головкой (под шестигранник)	1
19	S017-120202	Болт с шестигранной головкой (под шестигранник)	2
2	P701-167348	Шланг в сборе	2
2	P701-167334	Шланг в сборе	2
2	P701-167333	Шланг в сборе	2
2	P703-167333	Шланг в сборе	2
20	S411-060002	Шайба пружинная	2
20	S411-060002	Шайба пружинная	6
21	S411-120002	Шайба пружинная	1
21	S411-120002	Шайба пружинная	2
22	S651-810002	Масленка	5
23	S411-100002	Шайба пружинная	16
23	S411-100002	Шайба пружинная	40
24	P701-167314	Шланг в сборе	2
24	P701-167316	Шланг в сборе	2
24	P703-167316	Шланг в сборе	2
25	31EH-00900	Корпус клапана	2
25	34E7-01500	Корпус клапана	2
26	31E9-0078	Трубный зажим	2
27	S017-100752	Болт с шестигранной головкой (под шестигранник)	8
3	34E7-02450	Трубка в сборе	1
4	34E7-02460	Трубка в сборе	1
5	61E7-03890	Трубка в сборе	1
6	P600-042008	HOSE ASSY-THD	1
7	P600-042012	HOSE ASSY-THD	1
8	61E7-0060	Пластина	1
8	61E7-0060	Пластина	2
9	61E7-0133	Зажим	1
