Гидроцилиндр рукояти экскаватора гусеничного Hyundai R450LC-3(#1001-)
Гидроцилиндр рукояти экскаватора гусеничного Hyundai R450LC-3(#1001-) со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:2160
Наименование:ARM CYLINDER
Версия:2000. 7.20 REV.8

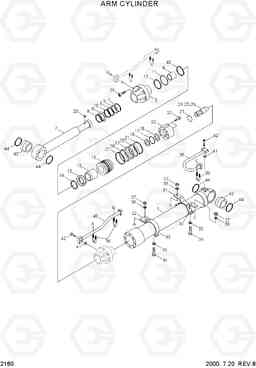

ARM CYLINDER R450LC-3(#1001-)
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | 31E7-04781 | Гидроцилиндр | 1 |
STD
|
|
| * | 31E7-04782 | Гидроцилиндр рукояти в сборе | 1 |
STD
|
|
| *-1 | 31E7-55031 | ARM CYL SUB ASSY | 1 |
WITHOUT PIPE
|
|
| 1 | 31Y1-09070 | Гильза цилиндра атригера | 1 | ||
| 13 | 31Y1-09161 | Фланец | 1 | ||
| 14 | 31Y1-09171 | Кольцо | 1 | ||
| 15 | 31YC-24011 | Кольцо | 1 | ||
| 16 | 31Y1-09181 | Поршень | 1 | ||
| 2 | 31Y1-09121 | Шток в сборе | 1 | ||
| 21 | 31Y1-09190 | Кольцо поршневое | 2 | ||
| 22 | 31Y1-09200 | Вставка | 2 | ||
| 23 | S109-180554 | Болт с шестигранной головкой (под шестигранник) | 6 | ||
| 24 | 31YC-27020 | SPACER-CUSHION | 1 | ||
| 25 | 31YC-2A030 | Клапан обратный | 1 | ||
| 26 | 31YC-99070 | винтовая пружина | 1 | ||
| 27 | Y890-015011 | BALL-STEEL | 13 | ||
| 28 | S114-080124 | Комплект винтов | 1 | ||
| 29 | S109-301004 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 3 | 31Y1-09151 | Сальник | 1 | ||
| 30 | 31Y1-09240 | BAND SUB ASS'Y | 1 | ||
| 31 | 31YC-32140 | BAND | 1 | ||
| 32 | 31Y1-09220 | BAND SUB ASS'Y | 1 | ||
| 33 | 31YC-31270 | BAND | 1 | ||
| 34 | S015-120452 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 35 | S411-120002 | Шайба пружинная | 4 | ||
| 36 | S071-023430 | U-образный болт (скоба, П образный) / хомут | 2 | ||
| 37 | S201-101002 | Гайка | 4 | ||
| 38 | S411-100002 | Шайба пружинная | 4 | ||
| 39 | 31Y1-09260 | Трубка в сборе (B) | 1 | ||
| 4 | S731-125050 | Втулка | 1 | ||
| 40 | 31Y1-09250 | Трубка в сборе - R | 1 | ||
| 42 | S107-100554 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 43 | 31YC-11200 | Втулка поршневого пальца | 2 | ||
| 43 | 31YC-11201 | Втулка поршневого пальца | 2 | ||
| 45 | Y191-133000 | Кольцо стопорное | 1 | ||
| 9 | Y190-141000 | Кольцо стопорное | 1 | ||
| K | 31Y1-09271 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
ROD OD 125
|
|
| ⓚ10 | Y320-125000 | Кольцо изнашиваемое | 1 | ||
| ⓚ11 | S632-180004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| ⓚ12 | S642-180003 | Кольцо | 1 | ||
| ⓚ17 | S632-100004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| ⓚ18 | S642-100003 | Кольцо | 2 | ||
| ⓚ19 | Y420-185000 | Уплотнение | 1 | ||
| ⓚ20 | Y310-185100 | Кольцо изнашиваемое | 2 | ||
| ⓚ41 | Y171-024004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| ⓚ44 | Y000-110100 | Кольцо | 4 | ||
| ⓚ5 | Y220-125011 | SEAL-ROD | 1 | ||
| ⓚ6 | Y180-125020 | Кольцо | 1 | ||
| ⓚ7 | Y240-125011 | RING-BUFFER | 1 | ||
| ⓚ8 | Y110-125011 | WIPER-DUST | 1 |
