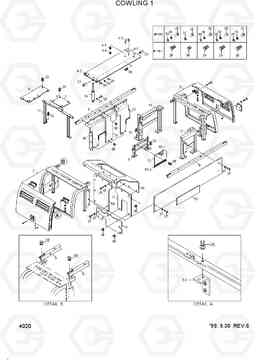

COWLING 1 экскаватора гусеничного Hyundai R450LC-3(#1001-)

Код подсистемы:4020

Наименование:COWLING 1

Версия:'99. 9.30 REV.6

COWLING 1 R450LC-3(#1001-)

Поз.	Код	Наименование	Кол	Прим.
10	74E7-01142	Пластина	1
10-1	S791-030010	GROMMET	1
10-2	S791-020070	втулка пластина	1
11	74E7-00365	Кронштейн	1
11	74E7-00366	Кронштейн	1
12	74E7-00372	Кронштейн	1
12	74E7-00373	Кронштейн	1
13	74E7-00350	SUPPORT WA	1
14	74E7-01170	Кронштейн	1
15	74E7-01011	SCREEN PLATE WA	1
16	74E7-01701	SCREEN PLATE WA	1
17	74E7-01711	SCREEN PLATE WA	1
18	74E7-01721	SCREEN PLATE	1
19	74E7-01730	SCREEN PLATE WA	1
2	74E7-01560	SIDE DOOR ASSY(LH)	1
20	74E7-01740	SCREEN PLATE WA	1
21	74E7-01750	SCREEN PLATE	1
22	74E7-01760	SCREEN PLATE	1
23	74E7-00562	Фланец	2
24	74E7-00570	GAS SPRING	1
25	S015-060252	Болт с шестигранной головкой (под шестигранник)	2
26	S015-080202	Болт с шестигранной головкой (под шестигранник)	2
26	S035-082022	Болт	2
27	S017-120202	Болт с шестигранной головкой (под шестигранник)	15
28	S017-120252	Болт с шестигранной головкой (под шестигранник)	41
29	S017-120302	Болт с шестигранной головкой (под шестигранник)	13
29	S037-123052	Болт	13
3	74E7-01570	SIDE DOOR ASSY(RH)	1
30	S017-120352	Болт с шестигранной головкой (под шестигранник)	26
30	S037-123552	Болт	26
31	S403-062002	Плоская шайба	2
32	S411-060002	Шайба пружинная	1
33	S403-082002	Плоская шайба	2
34	S411-080002	Шайба пружинная	2
35	S403-122002	Плоская шайба	49
36	S411-120002	Шайба пружинная	49
37	S441-120002	Шайба	46
37	S441-120002	Шайба	15
38	S037-122552	Болт	39
39	S037-122522	Болт	2
4	74E7-00132	MCV HOOD ASSY	1
4-1	74E7-00403	MCV HOOD WA	1
4-2	71E9-54140	PAD-RUBBER	2
4-3	71E9-54150	HANDLE	1
4-4	S205-161002	Гайка	2
4-5	S681-190400	Уплотнительная втулка	2
5	74E7-00384	SUPT-E/G HOOD(FR)	1
6	74E7-00393	SUPT-E/G HOOD(RR)	1
7	74E7-00321	Пластина	1
8	74E7-00332	Пластина	1
9	71E7-00802	SUPPORT WA	1
