COWLING 5(LOW NOISE) экскаватора гусеничного Hyundai R450LC-3(#1001-)

Код подсистемы:4027

Наименование:COWLING 5(LOW NOISE)

Версия:'98.11.20 REV.4

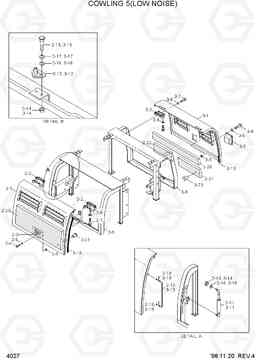

COWLING 5(LOW NOISE) R450LC-3(#1001-)

Поз.	Код	Наименование	Кол	Прим.
2	74E7-01660	SIDE DOOR ASSY-LH	1
2-1	74E7-01580	SIDE DOOR WA-LH	1
2-1	74E7-01970	SIDE DOOR WA-LH	1
2-10	S771-063000	Уплотнитель	1
2-11	74E7-00301	GAS SPRING	2
2-12	71E6-54400	PIN-LOCK	1
2-13	74E7-00292	Опора	1
2-14	S205-081002	Гайка	6
2-15	S015-080252	Болт с шестигранной головкой (под шестигранник)	2
2-16	S403-082002	Плоская шайба	6
2-17	S411-080002	Шайба пружинная	2
2-18	S403-102002	Плоская шайба	2
2-19	S461-200202	Палец	2
2-2	74E7-00281	HINGE	2
2-20	74E7-01680	SPONGE	1
2-20	74E7-01681	SPONGE	1
2-21	71EM-51580	Болт	8
2-3	71E6-52240	CATCH ASSY	1
2-4	9327289-01	BOLT-BUTTON HEAD	5
2-5	S201-061002	Гайка	5
2-6	S411-060002	Шайба пружинная	5
2-7	S017-100252	Болт с шестигранной головкой (под шестигранник)	12
2-8	S441-100002	Шайба	12
2-9	74E7-00147	SUPPORT WA-LH	1
3	74E7-01670	SIDE DOOR ASSY-RH	1
3-1	74E7-01590	SIDE DOOR WA-RH	1
3-1	74E7-01980	SIDE DOOR WA-RH	1
3-10	S771-063000	Уплотнитель	1
3-11	74E7-00301	GAS SPRING	2
3-12	71E6-54400	PIN-LOCK	1
3-13	74E7-00581	Опора	1
3-14	S205-081002	Гайка	6
3-15	S015-080252	Болт с шестигранной головкой (под шестигранник)	2
3-16	S403-082002	Плоская шайба	6
3-17	S411-080002	Шайба пружинная	2
3-18	S403-102002	Плоская шайба	2
3-19	S461-200202	Палец	2
3-2	74E7-00281	HINGE	2
3-20	74E7-01690	SPONGE	1
3-20	74E7-01691	SPONGE	1
3-20	74E7-01692	SPONGE	1
3-20	74E7-01693	SPONGE	1
3-21	74E7-01910	SPONGE	1
3-21	74E7-01911	SPONGE	1
3-22	74E7-01920	SPONGE	1
3-22	74E7-01921	SPONGE	1
3-23	71EM-51580	Болт	8
3-3	71E6-52240	CATCH ASSY	1
3-4	9327289-01	BOLT-BUTTON HEAD	5
3-5	S201-061002	Гайка	5
3-6	S411-060002	Шайба пружинная	5
3-7	S017-100252	Болт с шестигранной головкой (под шестигранник)	12
3-8	S441-100002	Шайба	12
3-9	74E7-00154	SUPPORT WA-RH	1
