Система охлаждения (-#0441) экскаватора гусеничного Hyundai R450LC-7

Код подсистемы:1040

Наименование:COOLING SYSTEM(-#0441)

Версия:2005. 5.31 REV.5E

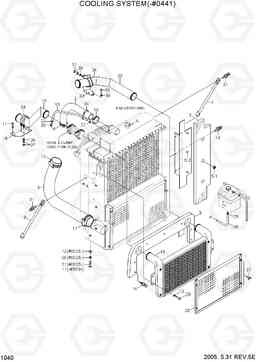

COOLING SYSTEM(-#0441) R450LC-7

Поз.	Код	Наименование	Кол	Прим.
*	@	COOLING SYSTEM	1
10	11L1-3010	шланг перелива	1
11	S037-123522	Болт	6
11	S037-123522	Болт	2
12	S403-122002	Плоская шайба	4
13	S411-120002	Шайба пружинная	4
13	S411-160002	Шайба пружинная	4
14	S035-082022	Болт	10
14	S035-081622	Болт	7
15	11NB-42070	CHARGE AIR COOLER	1
16	S572-780002	Зажим	4
17	S572-850002	CLAMP-HOSE WIRE TYPE	4
18	11NB-40261	Кронштейн	1
19	11NB-40133	PIPE-A	1
2	11NB-40080	Шланг	1
20	11NB-40143	PIPE-B	1
21	S017-160352	Болт с шестигранной головкой (под шестигранник)	4
22	S571-180002	Зажим	3
23	S543-200002	Зажим трубки	3
24	S552-102370	Зажим	1
25	11NB-40240	WIRE NET	1
26	S441-160002	Шайба	4
27	S091-060162	BOLT-WING	4
29	S017-120602	Болт с шестигранной головкой (под шестигранник)	4
3	11NB-40150	Шланг	1
30	11L6-30350	Разъем шланга	1
31	S037-122522	Болт	4
33	11L6-40600	Пластина	1
33	11LH-40040	Пластина	1
34	11L6-40610	U-образный болт (скоба, П образный) / хомут	2
34	11LH-40051	U-образный болт (скоба, П образный) / хомут	4
35	S087-060242	Болт с шестигранной головкой (под шестигранник)	2
35	S087-060242	Болт с шестигранной головкой (под шестигранник)	3
36	S441-100002	Шайба	8
36	S441-120002	Шайба	8
37	S205-101002	Гайка	8
37	S205-121002	Гайка	16
38	E111-2504	Шланг	1
5	11NB-40051	Пластина	1
5-1	71EM-51580	Болт	3
5-2	74E7-01440	BOLT-STUD	3
7	11EH-40220	Опора	1
7	11N6-46140	Опора	1
8	11ER-42440	Опора	1
8	11N6-46150	Опора	1
9	11NB-42200	SCREEN ASSY	1
9	11NB-42201	SCREEN ASSY	1
