Каталог запчастей
-
Hyundai
-
R450LC-7
- UPPER HYDRAULIC PIPING(BASE, #0464-)
UPPER HYDRAULIC PIPING(BASE, #0464-) экскаватора гусеничного Hyundai R450LC-7
UPPER HYDRAULIC PIPING(BASE, #0464-) экскаватора гусеничного Hyundai R450LC-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3102
Наименование:UPPER HYDRAULIC PIPING(BASE, #0464-)
Версия:2012. 3.31 REV.12C

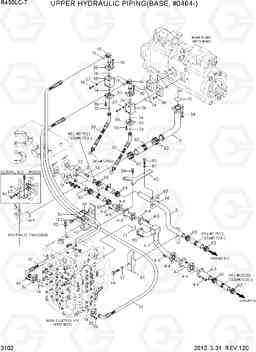

UPPER HYDRAULIC PIPING(BASE, #0464-) R450LC-7
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | @ | UPPER HYD PIPING-BASE | 1 | ||
| 102 | S037-123526 | Болт | 2 | ||
| 103 | 31NB-13080 | Шланг | 1 | ||
| 103 | 31NB-13080 | Шланг | 4 | ||
| 17 | 31EH-13170 | Корпус клапана | 2 | ||
| 18 | 34E7-02921 | Корпус клапана | 2 | ||
| 22 | S690-039100 | Уплотнительная втулка | 2 | ||
| 3 | 31NB-12540 | PIPE WA-SUCTION | 1 | ||
| 31 | P980-167340 | HOSE ASSY ORFS, FLG 0x90 | 1 | ||
| 32 | P980-167332 | HOSE ASSY-ORFS,FLG 0X90 | 1 | ||
| 33 | P950-167307 | HOSE ASSY ORFS, FLG 0x45 | 2 | ||
| 33 | 31QB-11230 | Шланг в сборе | 2 | ||
| 34 | X700-100106 | Заглушка | 2 | ||
| 4 | 33NB-12060 | PIPE SUB ASSY | 1 | ||
| 4 | 33NB-12061 | PIPE SUB ASSY | 1 | ||
| 4 | 33NB-12062 | PIPE SUB ASSY | 1 | ||
| 4 | 33NB-12063 | PIPE SUB ASSY | 1 | ||
| 4-1 | 33NB-12071 | Трубка | 1 | ||
| 4-2 | 31EH-11150 | Клапан обратный, в сборе | 1 |
1.5K
|
|
| 4-2 | 31ND-11110 | Клапан обратный, в сборе | 1 |
1.5K
|
|
| 4-2 | 31EH-11150 | Клапан обратный, в сборе | 1 |
1.5K
|
|
| 4-2 | 31ND-11110 | Клапан обратный, в сборе | 1 |
1.5K
|
|
| 4-3 | 31NB-12520 | Клапан обратный, в сборе | 1 |
5.0K
|
|
| 4-3 | 31ND-11130 | Клапан обратный, в сборе | 1 |
5.0K
|
|
| 4-4 | Y172-006004 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 4-5 | 31NB-12060 | Трубка | 2 | ||
| 4-6 | S109-120406 | Болт с шестигранной головкой (под шестигранник) | 16 | ||
| 42 | 31N8-12530 | Кронштейн | 1 | ||
| 42 | 31NB-13070 | Кронштейн | 1 | ||
| 43 | 31NB-12290 | Пластина | 1 | ||
| 44 | 34E7-03510 | Уплотнительная втулка | 2 | ||
| 45 | P760-082020 | Рукав высокого давления (РВД) | 4 | ||
| 45 | P760-082020 | Рукав высокого давления (РВД) | 3 | ||
| 46 | 31NB-12300 | локоть ва ORFS | 2 | ||
| 50 | 34E7-01390 | Зажим | 2 | ||
| 52 | P174-160105 | фланец гидрокси, сплит | 4 | ||
| 53 | P173-160104 | фланец гидрокси, сплит | 8 | ||
| 60 | 33NB-12360 | Зажим | 1 | ||
| 61 | 31EH-11130 | Трубный зажим | 1 | ||
| 62 | 31N6-11190 | Зажим | 4 | ||
| 63 | S572-750006 | Зажим | 16 | ||
| 64 | S017-100906 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 64 | S017-100906 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 65 | P760-101040 | Рукав высокого давления (РВД) | 1 | ||
| 67 | S411-100006 | Шайба пружинная | 10 | ||
| 67 | S411-100006 | Шайба пружинная | 9 | ||
| 68 | 33NB-12410 | Зажим | 1 | ||
| 7 | 31NB-13021 | PIPE WA-ORFS | 1 | ||
| 70 | S631-085001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 71 | Y172-010004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 72 | Y172-006004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 74 | Y171-024004 | Кольцо уплотнительное (О-кольцо) | 10 | ||
| 75 | Y172-003004 | О кольцо | 1 | ||
| 79 | S621-021001 | О кольцо | 4 | ||
| 8 | 31NB-12031 | Трубка | 1 | ||
| 81 | S441-160006 | Шайба | 1 | ||
| 84 | S109-16040D | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 86 | S017-100806 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 88 | S037-123056 | Болт | 1 | ||
| 9 | 33NB-12080 | Трубка | 1 | ||
| 90 | S017-16095D | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 91 | 31N8-12560 | Зажим | 1 | ||
| 92 | S037-103026 | Болт | 2 | ||
| 93 | S109-120406 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 94 | S109-120306 | Болт с шестигранной головкой (под шестигранник) | 20 | ||
| 96 | S109-100306 | Болт с шестигранной головкой (под шестигранник) | 24 |
