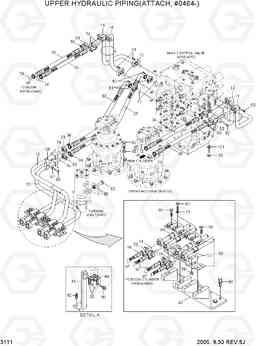

UPPER HYDRAULIC PIPING(ATTACH, #0464-) экскаватора гусеничного Hyundai R450LC-7

Код подсистемы:3111

Наименование:UPPER HYDRAULIC PIPING(ATTACH, #0464-)

Версия:2005. 9.30 REV.5J

UPPER HYDRAULIC PIPING(ATTACH, #0464-) R450LC-7

Поз.	Код	Наименование	Кол	Прим.
*	@	UPPER HYD PIPING-BASE	1
100	34E7-02730	Корпус клапана	2
101	S441-200006	Шайба	15
11	31NB-12070	Трубка	1
12	31NB-12080	Трубка	1
13	31NB-12090	Трубка	1
14	31NB-12100	Трубка	1
15	31NB-12340	Трубка	1
16	31NB-12350	Трубка	1
29	31NB-12231	Рукав высокого давления (РВД)	1
30	31NB-12241	Рукав высокого давления (РВД)	1
35	31NB-12450	Рукав высокого давления (РВД)	2
36	31NB-12440	Рукав высокого давления (РВД)	2
39	31NB-12431	Рукав высокого давления (РВД)	4
40	34E7-01342	Кронштейн	1
41	31NB-12390	Кронштейн	2
44	34E7-03510	Уплотнительная втулка	8
50	34E7-01390	Зажим	4
51	P174-200106	фланец гидрокси, сплит	4
53	P173-160104	фланец гидрокси, сплит	20
57	31EN-12360	Палец для зуба ковша	2
58	31EM-12170	Трубный зажим	1
59	34E7-02720	Зажим	4
67	S411-100006	Шайба пружинная	1
73	Y171-027004	Кольцо уплотнительное (О-кольцо)	6
74	Y171-024004	Кольцо уплотнительное (О-кольцо)	14
77	S441-120006	Шайба	4
82	S017-20080D	Болт с шестигранной головкой (под шестигранник)	12
83	S017-20055D	Болт с шестигранной головкой (под шестигранник)	4
87	S017-120506	Болт с шестигранной головкой (под шестигранник)	4
88	S037-123056	Болт	16
89	S017-100756	Болт с шестигранной головкой (под шестигранник)	1
92	S037-103026	Болт	4
93	S109-120406	Болт с шестигранной головкой (под шестигранник)	24
96	S109-100306	Болт с шестигранной головкой (под шестигранник)	40
98	S207-201006	Гайка	1
99	S205-121006	Гайка	4
