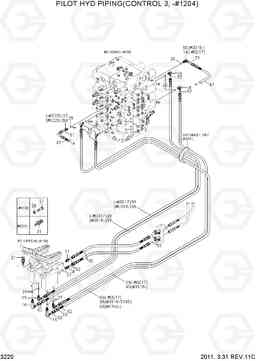

PILOT HYD PIPING(CONTROL 3, -#1204) экскаватора гусеничного Hyundai R450LC-7

Код подсистемы:3220

Наименование:PILOT HYD PIPING(CONTROL 3, -#1204)

Версия:2011. 3.31 REV.11C

PILOT HYD PIPING(CONTROL 3, -#1204) R450LC-7

Поз.	Код	Наименование	Кол	Прим.
11	P010-110012	Соединитель	1
11	X500-110011	Разъем	1
12	P010-110003	Соединитель	1
12	P010-110013	Соединитель	1
14	P020-110002	Колено 90	5
14	P020-110002	Колено 90	4
14	X520-110002	Штуцер 90 orfs	4
15	P020-110011	Колено 90	2
15	X520-110011	Штуцер 90 orfs	2
16	34E7-01710	Колено 90	2
16	31N7-22100	Колено 90, ORFS, долго	2
21	S017-100306	Болт с шестигранной головкой (под шестигранник)	4
21	S037-103026	Болт	4
26	S403-102006	Плоская шайба	4
27	S631-011004	Кольцо уплотнительное (О-кольцо)	6
28	S631-014004	Кольцо уплотнительное (О-кольцо)	6
30	P840-062019	Шланг в сборе	2
30	X400-062019	Шланг в сборе	2
38	P840-062070	Шланг в сборе	2
38	X400-062070	Шалнг	2
38	X400-062070	Шалнг	1
39	P840-062079	Шланг в сборе	1
39	X400-062079	Шланг в сборе	1
4	31EK-20110	FILTER-LAST GUARD	1
4	31N6-25070	фильтр последний охранник	1
40	P840-062081	Шланг в сборе	1
40	X400-062081	Шланг в сборе	1
47	P840-062022	Шланг в сборе	1
47	P840-042022	шланг в сборе син тыс	1
47	X400-042022	Шланг в сборе	1
50	P020-110012	Колено 90	1
50	X520-110012	Штуцер 90 orfs	1
51	S621-011001	Кольцо уплотнительное (О-кольцо)	2
52	S621-012001	Кольцо уплотнительное (О-кольцо)	12
60	X400-062076	Шалнг	1
