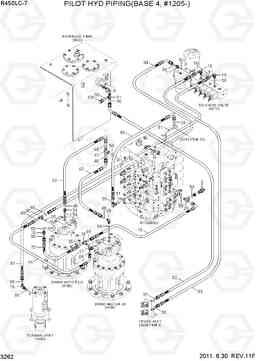

PILOT HYD PIPING(BASE 4, #1205-) экскаватора гусеничного Hyundai R450LC-7

Код подсистемы:3262

Наименование:PILOT HYD PIPING(BASE 4, #1205-)

Версия:2011. 6.30 REV.11F

PILOT HYD PIPING(BASE 4, #1205-) R450LC-7

Поз.	Код	Наименование	Кол	Прим.
*	@	PILOT HYD PIPING-BASE 4	1
10	X500-110001	Разъем	1
100	X710-100103	Крышка	1
11	X500-110011	Разъем	1
16	X530-110011	Штуцер	1
17	X520-110001	Штуцер 90 orfs	1
18	X520-110002	Штуцер 90 orfs	1
19	X520-110011	Штуцер 90 orfs	1
28	X820-045151	Тройник	1
29	31NB-20130	Тройник тип запуска / тест	1
3	31NA-20080	Датчик давления (переключатель, реле)	1
3	31NA-20100	Датчик давления (переключатель, реле)	1
30	31N9-90550	Тройник	1
31	X840-525252	Переходник	1
34	X500-110005	Разъем	1
35	31NB-20150	elbow90 долго, ORFS	1
41	X810-165555	Тройник б / тип, ORFS	1
48	S621-021001	О кольцо	4
50	S631-011004	Кольцо уплотнительное (О-кольцо)	9
51	S631-014004	Кольцо уплотнительное (О-кольцо)	2
54	S631-029004	Кольцо уплотнительное (О-кольцо)	2
62	P930-162014	Шланг в сборе	2
75	X420-042012	Шланг в сборе	2
76	X420-042018	Шланг в сборе	1
80	P930-042026	Шланг в сборе	1
81	X410-062063	Шалнг	1
82	X400-062065	Шланг в сборе	1
83	X400-062083	Шланг в сборе	1
84	X410-062059	Шланг в сборе	1
89	S621-011001	Кольцо уплотнительное (О-кольцо)	4
90	S621-012001	Кольцо уплотнительное (О-кольцо)	12
99	X520-110012	Штуцер 90 orfs	1
