Гидроразводка (гидролинии) стрелы (7.06 м, стандартная, -#0030) экскаватора гусеничного Hyundai R450LC-7

Код подсистемы:3400

Наименование:BOOM HYD PIPING(7.06M, STD, -#0030)

Версия:2004. 1.31 REV.2

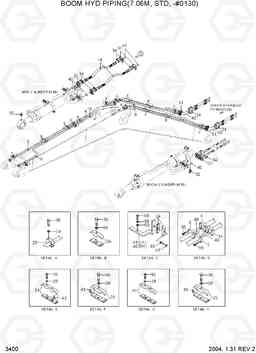

BOOM HYD PIPING(7.06M, STD, -#0030) R450LC-7

Поз.	Код	Наименование	Кол	Прим.
*	@	BOOM HYD PIPING(7.06M)	1
14	31NB-50211	Трубка	1
18	P680-167326	Шланг в сборе	2
21	31N6-50340	CLAMP ASSY	6
22	31N6-50320	зажим в сборе	1
23	31NB-50271	CLAMP ASSY	2
24	31N6-50310	зажим в сборе	2
25	31N6-50300	зажим в сборе	1
32	S651-810002	Масленка	2
33	P173-160104	фланец гидрокси, сплит	16
34	S109-100406	Болт с шестигранной головкой (под шестигранник)	48
35	S109-100456	Болт с шестигранной головкой (под шестигранник)	8
36	S017-160752	Болт с шестигранной головкой (под шестигранник)	19
39	S411-160002	Шайба пружинная	25
4	31NB-50111	Трубка	1
40	Y171-024004	Кольцо уплотнительное (О-кольцо)	14
43	31EH-50140	Распорная трубка	9
43	31N5-50240	Распорная трубка	9
44	31NB-50253	BRACKET-PIPE MTG LH	1
45	31NB-50263	BRACKET-PIPE MTG RH	1
46	31N6-50330	зажим в сборе	1
48	S017-160802	Болт с шестигранной головкой (под шестигранник)	2
49	S017-160402	Болт с шестигранной головкой (под шестигранник)	4
5	31NB-50121	Трубка	1
50	S403-162002	Плоская шайба	4
51	31E9-01320	фланец раскол	8
6	31NB-50131	Трубка	1
7	31NB-50142	Трубка	1
8	31NB-50152	Трубка	1
