BOOM SAFETY LOCK SYSTEM(-#0011) экскаватора гусеничного Hyundai R450LC-7
BOOM SAFETY LOCK SYSTEM(-#0011) экскаватора гусеничного Hyundai R450LC-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3420
Наименование:BOOM SAFETY LOCK SYSTEM(-#0011)
Версия:

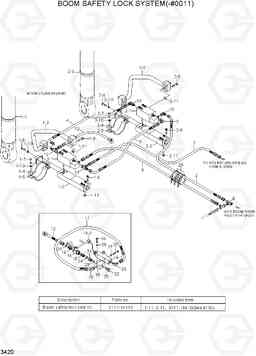

BOOM SAFETY LOCK SYSTEM(-#0011) R450LC-7
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | @ | BOOM SAFETY LOCK SYS | 1 | ||
| 1 | 31NB-52220 | Гидроцилиндр стрелы в сборе, левый (старого типа, 1 трубопровод) | 1 | ||
| 1-0 | @ | BOOM CYL SUB ASSY | 1 |
SEE 4180,*-1
|
|
| 1-1 | 34E7-04640 | VALVE-SAFETY LOCK | 1 | ||
| 1-10 | S441-120002 | Шайба | 6 | ||
| 1-12 | 31Y1-09630 | BAND ASSY-LH | 1 |
SEE 4180,#25
|
|
| 1-2 | 34E7-04730 | BLOCK ASS'Y | 1 | ||
| 1-3 | 34E7-04740 | Трубка | 1 | ||
| 1-4 | 34E7-04760 | BAND SUB ASS'Y-V | 1 | ||
| 1-5 | 34E7-04770 | BAND SUB ASS'Y-V | 1 | ||
| 1-6 | S017-120352 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 1-7 | S017-120402 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 1-8 | S017-120602 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 1-9 | S017-120652 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 10 | 34E7-03760 | накидной гайкой локоть | 2 | ||
| 11 | 34E7-05010 | TEE-SWIVEL NUT | 1 | ||
| 12 | P600-047026 | HOSE ASSY-THD 0X0 | 1 | ||
| 13 | 31ER-20040 | TEE-SWIVEL | 1 | ||
| 14 | 31E5-50325 | Датчик давления (переключатель, реле) | 1 |
OVERLOAD
|
|
| 14-1 | 31E5-50320 | Датчик давления (переключатель, реле) | 1 | ||
| 14-2 | 21E5-50230 | Жгут доб | 1 | ||
| 15 | 31E5-50330 | клапан отключения | 1 | ||
| 16 | 31E6-90550 | Корпус клапана | 1 | ||
| 17 | P610-047012 | HOSE ASSY-THD 0X45 | 1 | ||
| 18 | P010-120002 | Соединитель | 2 | ||
| 19 | P030-110001 | Штуцер -90 | 1 | ||
| 2 | 31NB-52230 | Гидроцилиндр стрелы в сборе, правый (старого типа, 1 трубопровод) | 1 | ||
| 2-0 | @ | BOOM CYL SUB ASSY | 1 |
SEE 4180,*-1
|
|
| 2-1 | 34E7-04640 | VALVE-SAFETY LOCK | 1 | ||
| 2-10 | S441-120002 | Шайба | 6 | ||
| 2-12 | 31Y1-09640 | BAND ASSY-RH | 1 |
SEE 4180,#25
|
|
| 2-2 | 34E7-04730 | BLOCK ASS'Y | 1 | ||
| 2-3 | 34E7-04750 | Трубка | 1 | ||
| 2-4 | 34E7-04760 | BAND SUB ASS'Y-V | 1 | ||
| 2-5 | 34E7-04770 | BAND SUB ASS'Y-V | 1 | ||
| 2-6 | S017-120352 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 2-7 | S017-120402 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 2-8 | S017-120602 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 2-9 | S017-120652 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 20 | 31E5-50350 | Колено 90 | 1 | ||
| 21 | 31E6-90560 | ADAPTOR-SWIVEL NUT | 1 | ||
| 22 | P220-110102 | Заглушка | 1 | ||
| 23 | S631-014004 | Кольцо уплотнительное (О-кольцо) | 3 | ||
| 24 | P391-040000 | Шайба медная | 2 | ||
| 25 | S015-050452 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 26 | S017-120552 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 27 | S411-050002 | Шайба пружинная | 2 | ||
| 28 | S411-120002 | Шайба пружинная | 2 | ||
| 29 | S552-035146 | Зажим | 10 | ||
| 3 | P410-062061 | HOSE ASSY-COMP 0X45 | 1 | ||
| 30 | 31EG-90540 | TEE-R/TYPE,S/NUT | 2 | ||
| 4 | P620-067017 | Шланг в сборе | 1 | ||
| 5 | P410-062059 | HOSE ASSY-COMP 0X45 | 1 | ||
| 6 | P620-082017 | Шланг в сборе | 1 | ||
| 7 | P620-082068 | Шланг в сборе | 1 | ||
| 8 | 34E7-04790 | TEE-SWIVEL NUT | 1 | ||
| 9 | 34E7-04800 | ELBOW-SWIVEL NUT | 1 | ||
| K | 31Y1-16110 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
SEE ILLUST
|
|
| K1-11 | P590-033002 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| K2-11 | P590-033002 | Кольцо уплотнительное (О-кольцо) | 2 |
