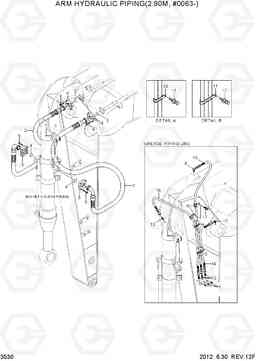

Гидроразводка рукояти (2.90 м, #0063-) экскаватора гусеничного Hyundai R450LC-7

Код подсистемы:3530

Наименование:ARM HYDRAULIC PIPING(2.90M, #0063-)

Версия:2014. 5.31 REV.14E

ARM HYDRAULIC PIPING(2.90M, #0063-) R450LC-7

Поз.	Код	Наименование	Кол	Прим.
*	@	ARM HYD PIPING(2.90M)	1
10	31N8-50380	Зажим	1
11	31N8-50390	Зажим	1
12	61E7-0059	Колено 90	1
13	P010-430011	Соединитель	4
14	P840-042013	Шланг в сборе	1
15	P840-042044	Шланг в сборе	1
16	P840-042045	шланг в сборе син тыс	1
17	S035-062022	Болт	4
2	P703-167334	Шланг в сборе	2
2	P703-207434	Шланг в сборе	2
2	31NB-61040	Шланг в сборе	2
2	31NB-61041	Рукав высокого давления (РВД)	2
2	31NB-61042	HOSE ASSY(HI-GRADE)	2
3	P173-160104	фланец гидрокси, сплит	8
3	P174-200106	фланец гидрокси, сплит	8
4	Y171-024004	Кольцо уплотнительное (О-кольцо)	4
4	Y171-027004	Кольцо уплотнительное (О-кольцо)	4
5	S109-100356	Болт с шестигранной головкой (под шестигранник)	8
5	S109-120456	Болт с шестигранной головкой (под шестигранник)	8
6	S109-100456	Болт с шестигранной головкой (под шестигранник)	8
6	S109-120506	Болт с шестигранной головкой (под шестигранник)	8
7	S651-810002	Масленка	4
8	31NB-50280	Фиттинг	1
9	31N8-50370	Зажим	2
