Гидроразводка рукояти (8.50 м, #0999-) экскаватора гусеничного Hyundai R450LC-7

Код подсистемы:3570

Наименование:ARM HYDRAULIC PIPING(8.50M, #0999-)

Версия:2014. 5.31 REV.14E

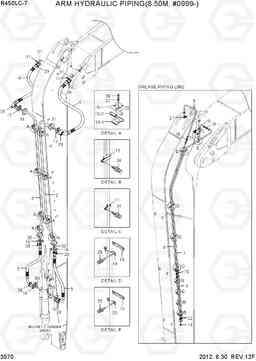

ARM HYDRAULIC PIPING(8.50M, #0999-) R450LC-7

Поз.	Код	Наименование	Кол	Прим.
10	P860-042010	шланг в сборе син 0x90	1
11	31Q6-50370	Зажим	1
12	31Q6-50380	Зажим	4
13	S301-103525	пластина резиновая	5
14	31QA-50200	Соединитель	2
15	31Q4-50300	зажим в сборе	16
15-1	31Q4-50310	Трубный зажим	1
15-2	31Q4-50270	Уплотнительная втулка	2
16	P173-120102	фланец гидрокси, сплит	8
17	P174-200106	фланец гидрокси, сплит	8
18	E131-0626	Соединитель	4
19	31N6-50230	Трубный зажим	4
2	31NB-60710	Трубка	1
20	32E1-1025	Трубный зажим	1
21	31NB-50280	Фиттинг	2
22	S651-810002	Масленка	2
23	31N5-50220	Распорная трубка	7
24	S035-082026	Болт	5
25	S035-062026	Болт	10
26	S017-120656	Болт с шестигранной головкой (под шестигранник)	16
27	S411-120006	Шайба пружинная	16
28	S109-100356	Болт с шестигранной головкой (под шестигранник)	16
29	S109-120506	Болт с шестигранной головкой (под шестигранник)	16
3	31NB-60720	Трубка	1
30	Y171-027004	Кольцо уплотнительное (О-кольцо)	4
31	Y171-019004	Кольцо уплотнительное (О-кольцо)	4
4	31NB-60730	Рукав высокого давления (РВД)	2
4	31NB-60731	Рукав высокого давления (РВД)	2
4	31NB-60732	HOSE ASSY(HI-GRADE)	2
5	31NB-60740	Рукав высокого давления (РВД)	2
5	31NB-60741	Рукав высокого давления (РВД)	2
6	31NB-60750	Трубка в сборе	1
7	31NB-60760	Трубка в сборе	1
8	P840-042016	Шланг в сборе	1
9	P840-042026	Шланг в сборе	2
