ATTACH PIPING KIT(S & D/ACTING) экскаватора гусеничного Hyundai R450LC-7
ATTACH PIPING KIT(S & D/ACTING) экскаватора гусеничного Hyundai R450LC-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3630
Наименование:ATTACH PIPING KIT(S & D/ACTING)
Версия:2006.10.31 REV.6K

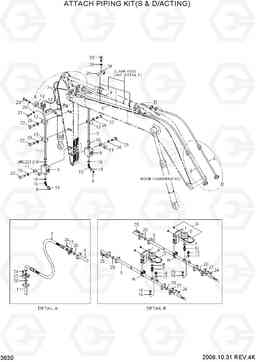

ATTACH PIPING KIT(S & D/ACTING) R450LC-7
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | @ | S/ACT HYD PIPING KIT | 1 |
SEE 3600,3610
|
|
| *-1 | @ | S/ACT PIPING KIT | 1 |
SEE 3600,3610
|
|
| *-11 | @ | S/ACT MAIN PIPING KIT | 1 |
SEE 3620
|
|
| *-12 | @ | ATTACH PIPING KIT | 1 |
SEE 3600,3610
|
|
| 1 | 31NB-92111 | Трубка | 1 |
ARM 3.38M
|
|
| 1 | 31NB-92112 | Трубка | 1 |
ARM 3.38M
|
|
| 1 | 31NB-92120 | Трубка | 1 |
ARM 2.4M
|
|
| 1 | 31NB-92121 | Трубка | 1 |
ARM 2.4M
|
|
| 1 | 31NB-92130 | Трубка | 1 |
ARM 2.9M
|
|
| 1 | 31NB-92131 | Трубка | 1 |
ARM 2.9M
|
|
| 1 | 31NB-92140 | Трубка | 1 |
ARM 4.0M
|
|
| 1 | 31NB-92141 | Трубка | 1 |
ARM 4.0M
|
|
| 10 | P030-110006 | Штуцер -90 | 2 | ||
| 11 | 31EG-91360 | Зажим запорный клапан | 2 | ||
| 11 | 31EG-91361 | Зажим запорный клапан | 2 | ||
| 12 | 31EG-91400 | Трубный зажим | 6 | ||
| 12 | 31EG-91401 | Трубный зажим | 6 | ||
| 12 | 31EG-91400 | Трубный зажим | 4 |
ARM 2.4M
|
|
| 12 | 31EG-91401 | Трубный зажим | 4 |
ARN 2.4M
|
|
| 13 | 31NB-92301 | Кронштейн трубы | 2 |
ARM 3.38, 2.9M
|
|
| 13 | 31NB-92302 | BRACKET-PIPE | 2 |
ARM 3.38, 2.9M
|
|
| 13 | 31NB-92310 | BRACKET-PIPE | 2 |
ARM 2.4M
|
|
| 13 | 31NB-92311 | BRACKET-PIPE | 2 |
ARM 2.4M
|
|
| 13 | 31NB-92320 | BRACKET-PIPE | 2 |
ARM 4.0M
|
|
| 13 | 31NB-92321 | BRACKET-PIPE | 2 |
ARM 4.0M
|
|
| 14 | P220-110205 | Заглушка | 2 | ||
| 15 | 31EK-11130 | COUPLING-SCREW | 2 | ||
| 16 | S631-011004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 17 | S631-024004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 18 | S631-038004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 18 | S631-038004 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 19 | S621-025001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 2 | 31NB-92211 | Трубка | 1 |
ARM 3.38M
|
|
| 2 | 31NB-92212 | Трубка | 1 |
ARM 3.38M
|
|
| 2 | 31NB-92220 | Трубка | 1 |
ARM 2.4M
|
|
| 2 | 31NB-92221 | Трубка | 1 |
ARM 2.4M
|
|
| 2 | 31NB-92230 | Трубка | 1 |
ARM 2.9M
|
|
| 2 | 31NB-92231 | Трубка | 1 |
ARM 2.9M
|
|
| 2 | 31NB-92240 | Трубка | 1 |
ARM 4.0M
|
|
| 2 | 31NB-92241 | Трубка | 1 |
ARM 4.0M
|
|
| 20 | Y171-027004 | Кольцо уплотнительное (О-кольцо) | 8 | ||
| 21 | S017-120356 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 21 | S017-160356 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 22 | S017-120706 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 22 | S017-160706 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 22 | S017-120706 | Болт с шестигранной головкой (под шестигранник) | 4 |
ARM 2.4M
|
|
| 22 | S017-160706 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 23 | S017-120806 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 23 | S017-160806 | Болт с шестигранной головкой (под шестигранник) | 11 | ||
| 24 | S109-100406 | Болт с шестигранной головкой (под шестигранник) | 24 | ||
| 25 | S109-100506 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 26 | S411-120002 | Шайба пружинная | 20 | ||
| 26 | S411-160002 | Шайба пружинная | 23 | ||
| 26 | S411-120002 | Шайба пружинная | 16 |
ARM 2.4M
|
|
| 26 | S411-160002 | Шайба пружинная | 19 |
ARM 2.4M
|
|
| 27 | P173-200106 | фланец гидрокси, сплит | 12 | ||
| 28 | 31N6-50310 | зажим в сборе | 3 | ||
| 29 | 31N5-50230 | Распорная трубка | 3 | ||
| 3 | 31NB-92150 | Трубка | 1 | ||
| 3 | 31NB-92160 | Трубка | 1 |
BM6.55+AM2.4
|
|
| 4 | 31NB-92250 | Трубка | 1 | ||
| 4 | 31NB-92260 | Трубка | 1 |
BM6.55+AM2.4
|
|
| 5 | 31NB-92170 | Трубка | 1 | ||
| 5 | 31NB-92180 | Трубка | 1 |
BM6.55+AM2.4
|
|
| 51 | 34E7-91701 | Гидравлический аккумулятор | 1 | ||
| 6 | 31NB-92270 | Трубка | 1 | ||
| 6 | 31NB-92280 | Трубка | 1 |
BM6.55+AM2.4
|
|
| 7 | P703-207336 | HOSE ASSY-FLG OX90 | 2 | ||
| 8 | P290-100107 | CAP | 2 | ||
| 9 | 31EN-92240 | Клапан запорный (отсечной) | 2 | ||
| 9 | 31N8-97010 | Клапан запорный (отсечной) | 2 | ||
| A | 32E6-92040 | Гидроаккумулятор | 1 |
250bar
|
|
| B | 32E6-92050 | Гидроаккумулятор | 1 |
140bar
|
|
| C | 32E3-2021 | Фиттинг | 1 | ||
| D | 32E3-2020 | Фиттинг | 1 | ||
| E | P392-220000 | Шайба медная | 1 | ||
| F | P392-180000 | Шайба медная | 1 | ||
| G | 32E6-92060 | U-образный болт (скоба, П образный) / хомут | 1 | ||
| H | S071-034330 | U-образный болт (скоба, П образный) / хомут | 2 | ||
| I | 32E6-92080 | Кронштейн Accum | 1 |
