Каталог запчастей
-
Hyundai
-
R450LC-7
- Гидроцилиндр стрелы (#0012-#0021)
Гидроцилиндр стрелы (#0012-#0021) экскаватора гусеничного Hyundai R450LC-7
Гидроцилиндр стрелы (#0012-#0021) экскаватора гусеничного Hyundai R450LC-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:4185
Наименование:BOOM CYLINDER(#0012-#0021)
Версия:2007. 5.31 REV.7E

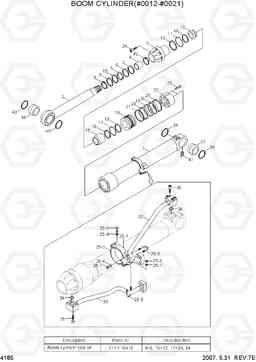

BOOM CYLINDER(#0012-#0021) R450LC-7
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | 31NB-50310 | Гидроцилиндр стрелы в сборе, левый | 1 | ||
| * | 31NB-50320 | Гидроцилиндр стрелы в сборе, правый | 1 | ||
| *-1 | 31Y1-21250 | цилиндра стрелы к югу | 1 |
WITHOUT PIPE
|
|
| 1 | 31Y1-21260 | Гильза цилиндра атригера | 1 | ||
| 13 | 31Y1-08930 | Фланец | 1 | ||
| 14 | 31Y1-08940 | Кольцо | 1 | ||
| 15 | 31YC-24020 | Кольцо | 1 | ||
| 16 | 31Y1-08950 | Поршень | 1 | ||
| 2 | 31Y1-08890 | Шток в сборе | 1 | ||
| 21 | 31Y1-08960 | Кольцо поршневое | 2 | ||
| 22 | 31Y1-08970 | Вставка | 2 | ||
| 23 | S109-140504 | Болт с шестигранной головкой (под шестигранник) | 6 | ||
| 24 | S109-240904 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 25 | 31Y1-09630 | BAND ASSY-LH | 1 | ||
| 25 | 31Y1-09640 | BAND ASSY-RH | 1 | ||
| 25-1 | 31Y1-09650 | BAND SUB ASS'Y,LH | 1 | ||
| 25-1 | 31Y1-09660 | BAND SUB ASSY-RH | 1 | ||
| 25-2 | 31YC-32120 | BAND | 1 | ||
| 25-3 | S015-120452 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 25-4 | S411-120002 | Шайба пружинная | 4 | ||
| 25-5 | S071-023430 | U-образный болт (скоба, П образный) / хомут | 2 | ||
| 25-6 | S201-101002 | Гайка | 4 | ||
| 25-7 | S411-100002 | Шайба пружинная | 4 | ||
| 3 | 31Y1-08920 | Сальник | 1 | ||
| 32 | 31Y1-21280 | Трубка в сборе (B), левая | 1 | ||
| 32 | 31Y1-21290 | Трубка в сборе (B), правая | 1 | ||
| 33 | 31Y1-09021 | Трубка в сборе | 1 | ||
| 33 | 31Y1-09031 | Трубка в сборе | 1 | ||
| 35 | S107-100554 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 36 | S107-120554 | Болт | 4 | ||
| 37 | 31YC-11405 | Втулка поршневого пальца | 1 | ||
| 38 | 31YC-11205 | Втулка поршневого пальца | 1 | ||
| 39 | Y000-100100 | Кольцо | 2 | ||
| 4 | S732-110045 | Втулка | 1 | ||
| 40 | Y000-110100 | Кольцо | 2 | ||
| 41 | S652-810002 | Масленка | 1 | ||
| 42 | Y191-117000 | Кольцо стопорное | 1 | ||
| 9 | Y190-126000 | Кольцо стопорное | 1 | ||
| K | 31Y1-18410 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
SEE ILLUST
|
|
| K10 | Y320-110000 | Кольцо изнашиваемое | 1 | ||
| K11 | S632-155004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K12 | S642-155003 | Кольцо | 1 | ||
| K17 | S632-090004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K18 | S642-090003 | Кольцо | 2 | ||
| K19 | Y420-160000 | Уплотнение | 1 | ||
| K20 | Y310-160000 | Кольцо изнашиваемое | 2 | ||
| K34 | Y171-024004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| K5 | Y220-110111 | SEAL-ROD | 1 | ||
| K6 | Y180-110120 | Кольцо | 1 | ||
| K7 | Y240-110013 | Кольцевой буфер | 1 | ||
| K8 | Y110-110011 | стеклоочиститель пыли | 1 |
