BOOM SAFETY LOCK SYSTEM экскаватора гусеничного Hyundai R450LC-7A
BOOM SAFETY LOCK SYSTEM экскаватора гусеничного Hyundai R450LC-7A со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3420
Наименование:BOOM SAFETY LOCK SYSTEM
Версия:2009. 7.24 REV.9G

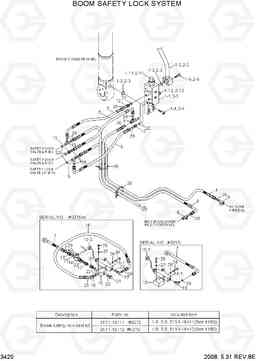

BOOM SAFETY LOCK SYSTEM R450LC-7A
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| *-1 | 31NB-52222 | Гидроцилиндр стрелы в сборе, левый | 1 | ||
| *-1 | 31NB-52223 | Гидроцилиндр стрелы в сборе, левый | 1 | ||
| *-1 | 31NB-52224 | Гидроцилиндр стрелы в сборе, левый | 1 | ||
| *-2 | 31NB-52232 | Гидроцилиндр стрелы в сборе, правый | 1 | ||
| *-2 | 31NB-52233 | Гидроцилиндр стрелы в сборе, правый | 1 | ||
| *-2 | 31NB-52234 | Гидроцилиндр стрелы в сборе, правый | 1 | ||
| 1-0 | @ | BOOM CYL SUB | 1 |
SEE 4180,*-1
|
|
| 1-1 | 31NA-95010 | Клапан | 1 | ||
| 1-1 | 31NA-90580 | Клапан | 1 | ||
| 1-1 | 31NA-95010 | Клапан | 1 | ||
| 1-11 | 041143039960000 | RELIFE VALVE | 1 | ||
| 1-11 | DRV-100A | Клапан предохранительный (разгрузочный, сброса давления) | 1 | ||
| 1-12 | ZTAS-00002 | CAP | 1 | ||
| 1-12 | DCP-002A | CAP | 1 | ||
| 1-13 | ZTAS-00008 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
NOT SHOWN
|
|
| 1-13 | AS568-3 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
NOT SHOWN
|
|
| 1-2 | 31Y1-22000 | PIPE ASSY-BV,LH | 1 | ||
| 1-4 | S107-120556 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 1-5 | @ | BAND ASSY-LH | 1 |
SEE 4180,#25
|
|
| 1-6 | S107-120606 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 10 | X820-045151 | Тройник | 1 | ||
| 12 | X500-110001 | Разъем | 3 | ||
| 13 | 31E5-50325 | Датчик давления (переключатель, реле) | 1 | ||
| 13-1 | 31E5-50320 | Датчик давления (переключатель, реле) | 1 | ||
| 13-2 | 21E5-50230 | Жгут доб | 1 | ||
| 14 | 31E5-50330 | клапан отключения | 1 | ||
| 15 | 31E6-90550 | Корпус клапана | 1 | ||
| 15 | 31E6-90551 | Корпус клапана | 1 | ||
| 16 | P920-047012 | Шланг в сборе | 1 | ||
| 17 | X500-120001 | Разъем | 2 | ||
| 18 | X530-110001 | Штуцер | 1 | ||
| 19 | 31N6-90550 | Штуцер 90 orfs | 1 | ||
| 2-0 | @ | BOOM CYL SUB | 1 |
SEE 4180,*-1
|
|
| 2-1 | 31NA-95010 | Клапан | 1 | ||
| 2-1 | 31NA-90580 | Клапан | 1 | ||
| 2-1 | 31NA-95010 | Клапан | 1 | ||
| 2-11 | 041143039960000 | RELIFE VALVE | 1 | ||
| 2-11 | DRV-100A | Клапан предохранительный (разгрузочный, сброса давления) | 1 | ||
| 2-12 | ZTAS-00002 | CAP | 1 | ||
| 2-12 | DCP-002A | CAP | 1 | ||
| 2-13 | ZTAS-00008 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
NOT SHOWN
|
|
| 2-13 | AS568-3 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
NOT SHOWN
|
|
| 2-2 | 31Y1-22010 | PIPE ASSY-BV,RH | 1 | ||
| 2-4 | S107-120556 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 2-5 | @ | BAND ASSY-RH | 1 |
SEE 4180,#25
|
|
| 2-6 | S107-120606 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 20 | 31N4-22180 | ADAPTOR-SWIVEL NUT | 1 | ||
| 21 | P220-110102 | Заглушка | 1 | ||
| 22 | S631-011004 | Кольцо уплотнительное (О-кольцо) | 10 | ||
| 22 | S631-011004 | Кольцо уплотнительное (О-кольцо) | 6 | ||
| 23 | P391-040000 | Шайба медная | 2 | ||
| 24 | S015-050452 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 25 | S017-120552 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 26 | S411-050002 | Шайба пружинная | 2 | ||
| 27 | S411-120002 | Шайба пружинная | 2 | ||
| 28 | S552-035146 | Зажим | 10 | ||
| 29 | S621-011001 | Кольцо уплотнительное (О-кольцо) | 6 | ||
| 29 | S621-011001 | Кольцо уплотнительное (О-кольцо) | 8 | ||
| 3 | P930-062058 | Шланг в сборе | 1 | ||
| 30 | S621-012001 | Кольцо уплотнительное (О-кольцо) | 6 | ||
| 4 | P930-062063 | Шланг в сборе | 1 | ||
| 5 | P930-047014 | Шланг в сборе | 3 | ||
| 7 | P913-047020 | Шланг в сборе | 1 | ||
| 7 | P933-047024 | Шланг в сборе | 1 | ||
| 8 | X840-525252 | Переходник | 2 | ||
| 9 | 31N9-90550 | Тройник | 2 | ||
| K | 31Y1-16111 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
SEE ILLUST
|
|
| K | 31Y1-16112 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
SEE ILLUST
|
|
| K1-3 | Y171-024004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| K2-3 | Y171-024004 | Кольцо уплотнительное (О-кольцо) | 2 |
