REMOTE CONTROL LEVER(-#0125) экскаватора гусеничного Hyundai R450LC-7A
REMOTE CONTROL LEVER(-#0125) экскаватора гусеничного Hyundai R450LC-7A со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:4120
Наименование:REMOTE CONTROL LEVER(-#0125)
Версия:2007. 4.30 REV.7D

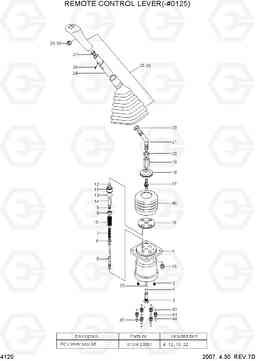

REMOTE CONTROL LEVER(-#0125) R450LC-7A
Поз. | Код | Наименование | Кол | Прим. | |
---|---|---|---|---|---|
N | @ | NOT SUPPLIED PARTS | 1 | ||
* | 31N8-24200 | RCV югу сборе LH | 1 | ||
* | 31N8-24210 | RCV югу сборе RH | 1 | ||
*-1 | 31N6-20061 | RCV рычаг LH | 1 | ||
*-1 | 31N6-20071 | Джойстик управления правый | 1 | ||
*-1 | XKAY-00615 | SPOOL KIT | 1 | ||
*-2 | XKAY-00608 | вилка комплект (1,3) | 4 | ||
*-3 | XKAY-00617 | ручка комплект (л) | 1 | ||
*-3 | XKAY-00616 | ручка комплект (R) | 1 | ||
1 | XKAY-00066 | CASE | 1 | ||
10 | XKAY-00057 | Пружина | 4 | ||
11 | XKAY-00610 | Пробка (заглушка) | 4 | ||
14 | XKAY-00052 | стержень толчок (1,3) | 4 | ||
15 | XKAY-00075 | Пластина | 1 | ||
16 | XKAY-00074 | Втулка | 1 | ||
17 | XKAY-00049 | Совместное сборе | 1 | ||
18 | XKAY-00073 | Плита качающая (перекоса, диск наклонный) | 1 | ||
19 | XKAY-00047 | Гайка | 1 | ||
2 | XKAY-00065 | Пробка (заглушка) | 4 | ||
20 | XKAY-00046 | Гайка | 1 | ||
21 | XKAY-00044 | Разъем ручка | 1 | ||
23 | XKAY-00043 | Гайка | 1 | ||
24 | XKAY-00042 | INSERT | 1 | ||
25 | XKAY-00041 | BOOT | 1 | ||
27 | XKAY-00039 | Втягивающее реле | 1 |
1SET
|
|
28 | XKAY-00038 | Болт | 1 | ||
29 | XKAY-00037 | Втягивающее реле | 1 | ||
3 | XKAY-00064 | Пробка (заглушка) | 1 | ||
30 | XKAY-00036 | крышку выключателя | 1 | ||
40 | XKAY-00072 | BOOT | 1 | ||
41 | X500-110011 | Разъем | 5 | ||
42 | 31N6-25070 | фильтр последний охранник | 1 | ||
43 | S631-011004 | Кольцо уплотнительное (О-кольцо) | 6 | ||
44 | S621-012001 | Кольцо уплотнительное (О-кольцо) | 6 | ||
5 | XKAY-00062 | Золотник | 4 | ||
6 | XKAY-00061 | Прокладка | 4 | ||
7 | XKAY-00060 | Пружина | 4 | ||
8 | XKAY-00059 | Пружина сиденья | 4 | ||
9 | XKAY-00058 | Стопор | 4 |
4SET
|
|
K | 91ER-20051 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
SEE ILLUST
|
|
K12 | XKAY-00611 | уплотнение штока | 4 | ||
K13 | XKAY-00054 | Кольцо уплотнительное (О-кольцо) | 4 | ||
K22 | XKAY-00045 | Кольцо уплотнительное (О-кольцо) | 1 | ||
K4 | XKAY-00063 | Кольцо уплотнительное (О-кольцо) | 1 | ||
N26 | XKAY-00076 | обрабатывать RH | 1 |
