SIDE COWL ASSY(LH) экскаватора гусеничного Hyundai R450LC-7A
SIDE COWL ASSY(LH) экскаватора гусеничного Hyundai R450LC-7A со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:6220
Наименование:SIDE COWL ASSY(LH)
Версия:2011.10.31 REV.11K

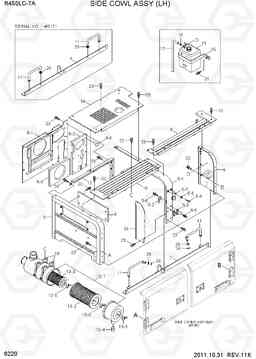

SIDE COWL ASSY(LH) R450LC-7A
Поз. | Код | Наименование | Кол | Прим. | |
---|---|---|---|---|---|
* | 73NB-62003 | SIDE COWL ASSY-LH | 1 |
LOUVER TYPE
|
|
* | 73NB-62003Y | SIDE COWL ASSY-LH | 1 |
LOUVER TYPE
|
|
* | 73NB-64000 | SIDE COWL ASSY-LH | 1 |
LOUVER TYPE
|
|
* | 73NB-64001 | SIDE COWL ASSY-LH | 1 | ||
10 | 73NB-52900 | BRACKET WA-A/C | 1 | ||
11 | 71N8-52950 | Ручка | 2 | ||
11 | 71ND-53800 | STAY WA | 2 | ||
12 | 73NB-52980 | SUPPORT WA-MCV HOOD | 1 | ||
13 | 11NB-20100 | AIR CLEANER SUB ASSY | 1 | ||
13-1 | 11NB-20111 | HOUSING-AIR CLEANER | 1 | ||
13-2 | 11NB-20120 | Фильтра воздушный (внешний ‐ элемент первичной очистки) в сборе | 1 | ||
13-3 | 11NB-20130 | Фильтр воздушный (внутренний ‐ элемент безопасности) | 1 | ||
13-4 | E211-2105 | Клапан вакуумный | 1 | ||
13-5 | 11E6-21281 | гайка крыла | 3 | ||
14 | 71NB-55103 | HOOD WA-A/C | 1 | ||
15 | 11N8-41070 | Бак | 1 | ||
16 | 11N8-41080 | зажим резервуар | 1 | ||
17 | 12L1-3011 | Шланг воздушный клапан | 1 | ||
18 | S520-015000 | Зажим | 1 | ||
19 | 14E7-01460 | зажим в сборе | 2 | ||
20 | S681-100400 | Уплотнительная втулка | 2 | ||
21 | S035-082022 | Болт | 2 | ||
22 | S037-103052 | Болт | 4 | ||
23 | S037-122552 | Болт | 24 | ||
23 | S037-122552 | Болт | 27 | ||
24 | S461-320202 | Палец | 2 | ||
25 | S403-121002 | Плоская шайба | 2 | ||
26 | 73NB-65900 | PLATE ASSY | 1 | ||
3 | 71NB-52302 | SUPPORT WA-LH/FR | 1 | ||
4 | 71N8-52322 | Защита | 1 | ||
5 | 71NB-52402 | SUPPORT ASSY-L/M | 1 | ||
5 | 71NB-52403 | SUPPORT ASSY-L/M | 1 | ||
5-1 | 71NB-52412 | SUPPORT WA-L/M | 1 | ||
5-1 | 71NB-52413 | SUPPORT WA-L/M | 1 | ||
5-2 | 71N8-52492 | плита замок | 2 | ||
5-3 | 71EE-53540 | Стопор Б | 2 | ||
5-4 | 71EH-13150 | бампер резины | 2 | ||
5-5 | S035-062022 | Болт | 4 | ||
5-6 | S037-122052 | Болт | 4 | ||
5-7 | S403-10200B | Плоская шайба | 2 | ||
5-8 | S205-10100B | Гайка | 2 | ||
6 | 71NB-52501 | SUPPORT WA-LH/RR | 1 | ||
7 | 71NB-52601 | BASE PLATE WA-LH | 1 | ||
7 | 73NB-64600 | BASE PLATE WA-LH | 1 | ||
8 | 73NB-62700 | SCREEN ASSY-MCV | 1 | ||
8 | 73NB-62701 | SCREEN ASSY-MCV | 1 | ||
8-1 | 73NB-62710 | SCREEN WA-MCV | 1 | ||
8-1 | 73NB-62711 | SCREEN WA-MCV | 1 | ||
8-2 | 73NB-62720 | SPONGE | 1 | ||
8-2 | 73NB-62721 | SPONGE | 1 | ||
8-3 | 73NB-62730 | SPONGE | 1 | ||
8-4 | 71EM-51580 | Болт | 9 | ||
9 | 73NB-52801 | SUPPORT WA-E/G HOOD | 1 |
