Мотор вентилятора (-#0002) экскаватора гусеничного Hyundai R480LC-9MH
Мотор вентилятора (-#0002) экскаватора гусеничного Hyundai R480LC-9MH со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:1120
Наименование:FAN MOTOR(-#0002)
Версия:2013.11.30 REV.13L

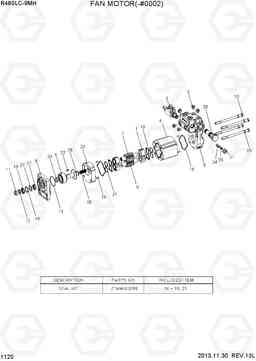

FAN MOTOR(-#0002) R480LC-9MH
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | 31Q4-30201 | Мотор вентилятора | 1 | ||
| 1 | @ | PLATE-THRUST | 2 | ||
| 10 | @ | SCREW | 4 | ||
| 11 | @ | NUT | 1 | ||
| 12 | @ | WASHER | 1 | ||
| 13 | @ | WASHER | 4 | ||
| 19 | @ | RING | 1 | ||
| 2 | @ | PLUG-STEEL | 5 | ||
| 20 | @ | RING | 1 | ||
| 22 | @ | KEY | 1 | ||
| 23 | @ | FLANGE | 1 | ||
| 24 | @ | FUNGUS | 1 | ||
| 25 | @ | SHAFT-SPLINDE | 1 | ||
| 26 | @ | SPRING | 1 | ||
| 27 | @ | WASHER-BACK UP | 1 | ||
| 28 | @ | SUPPORT | 1 | ||
| 29 | @ | PIN-DOWEL | 4 | ||
| 3 | ZTAW-00311 | EPPR Vavle двигатель вентилятора | 1 | ||
| 30 | @ | PLUG | 1 | ||
| 31 | @ | PLUG | 1 | ||
| 4 | @ | BODY | 1 | ||
| 5 | @ | COVER-REAR | 1 | ||
| 6 | @ | COVER-FRONT | 1 | ||
| 7 | @ | GEAR-DRIVE | 1 | ||
| 8 | @ | GEAR-DRIVEN | 1 | ||
| 9 | @ | BEARING-BALL | 1 | ||
| K | ZTAW-00295 | Ремкомплект / комплект уплотнений | 1 |
SEE ILLUST
|
|
| K14 | @ | O-RING | 2 | ||
| K15 | @ | O-RING | 1 | ||
| K16 | @ | SEAL | 2 | ||
| K17 | @ | SEAL-SHAFT | 1 | ||
| K18 | @ | SEAL-SHAFT | 1 | ||
| K21 | @ | SEAL | 2 |
