UPPER HYD PIPING(ATT, 3 PIECE BOOM, OPT) экскаватора гусеничного Hyundai R480LC-9MH
UPPER HYD PIPING(ATT, 3 PIECE BOOM, OPT) экскаватора гусеничного Hyundai R480LC-9MH со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3110
Наименование:UPPER HYD PIPING(ATT, 3 PIECE BOOM, OPT)
Версия:

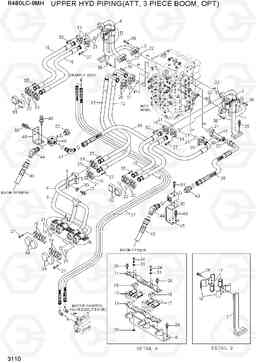

UPPER HYD PIPING(ATT, 3 PIECE BOOM, OPT) R480LC-9MH
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | 31QB-12070 | Трубка | 1 | ||
| 10 | 34E7-01390 | Зажим | 4 | ||
| 11 | 34E7-02720 | Зажим | 4 | ||
| 12 | 31QB-12230 | Рукав высокого давления (РВД) | 1 | ||
| 13 | 31NB-12241 | Рукав высокого давления (РВД) | 1 | ||
| 15 | 31NB-12442 | Шланг в сборе | 2 | ||
| 16 | 31NB-12452 | Шланг в сборе | 2 | ||
| 17 | 34E7-03510 | Уплотнительная втулка | 8 | ||
| 18 | 34E7-02730 | Корпус клапана | 2 | ||
| 19 | P173-160104 | фланец гидрокси, сплит | 20 | ||
| 2 | 31QB-12080 | Трубка | 1 | ||
| 20 | P174-200106 | фланец гидрокси, сплит | 12 | ||
| 21 | Y171-024004 | Кольцо уплотнительное (О-кольцо) | 16 | ||
| 22 | Y171-027004 | Кольцо уплотнительное (О-кольцо) | 6 | ||
| 23 | S017-100656 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 24 | S017-120506 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 25 | S037-123026 | Болт | 4 | ||
| 26 | S037-123056 | Болт | 16 | ||
| 27 | S109-100306 | Болт с шестигранной головкой (под шестигранник) | 32 | ||
| 29 | S205-12100B | Гайка | 4 | ||
| 3 | 31QB-12090 | Трубка | 1 | ||
| 30 | S411-100006 | Шайба пружинная | 1 | ||
| 31 | S441-12000B | Шайба | 4 | ||
| 32 | S109-100456 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 33 | P184-202212 | фланец гидрокси, pluging | 4 | ||
| 34 | P280-164000 | Фланец крышки | 4 | ||
| 35 | S109-120456 | Болт с шестигранной головкой (под шестигранник) | 16 | ||
| 36 | S109-120406 | Болт с шестигранной головкой (под шестигранник) | 24 | ||
| 37 | P913-087090 | HOSE ASSY-THD 0X0 | 2 | ||
| 38 | 31QB-91111 | Рукав высокого давления (РВД) | 1 | ||
| 39 | 31QB-91120 | шланг в сборе FLG 90x0 | 1 | ||
| 4 | 31QB-12100 | Трубка | 1 | ||
| 40 | P944-207334 | HOSE ASSY ORFS, FLG | 2 | ||
| 41 | 31QB-91130 | Трубка | 1 | ||
| 42 | 31EM-91550 | Совместное сборе шланг | 1 | ||
| 43 | X500-110021 | Разъем | 1 | ||
| 44 | X530-110006 | Штуцер | 2 | ||
| 45 | 31NB-91241 | Кронштейн шланга совместное | 1 | ||
| 46 | 31EM-91620 | Совместное 3 способ | 1 | ||
| 47 | X520-110005 | Штуцер 90 orfs | 1 | ||
| 48 | 31NB-91421 | Кронштейн 3way совместное | 1 | ||
| 49 | S037-123526 | Болт | 8 | ||
| 5 | 31QB-12341 | Трубка | 1 | ||
| 50 | S035-083026 | Болт | 4 | ||
| 51 | S109-120656 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 52 | P220-110106 | Заглушка | 1 | ||
| 6 | 31QB-12351 | Трубка | 1 | ||
| 7 | 31NB-12391 | Кронштейн | 2 | ||
| 8 | 34E7-01342 | Кронштейн | 1 | ||
| 9 | 31EM-12170 | Трубный зажим | 1 |
