- PILOT HYD PIPING(BASE3, 3 PCS, CAB ELEV)
PILOT HYD PIPING(BASE3, 3 PCS, CAB ELEV) экскаватора гусеничного Hyundai R480LC-9MH
PILOT HYD PIPING(BASE3, 3 PCS, CAB ELEV) экскаватора гусеничного Hyundai R480LC-9MH со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3280
Наименование:PILOT HYD PIPING(BASE3, 3 PCS, CAB ELEV)
Версия:2014. 8.31 REV.14H

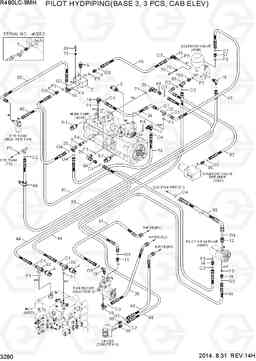

PILOT HYD PIPING(BASE3, 3 PCS, CAB ELEV) R480LC-9MH
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | 31Q8-20050 | Встроенный клапан в сборе | 1 | ||
| 106 | X500-110002 | Разъем | 1 | ||
| 11 | X500-310003 | Разъем | 1 | ||
| 12 | X500-310004 | Разъем | 1 | ||
| 14 | X520-110001 | Штуцер 90 orfs | 1 | ||
| 15 | X520-110002 | Штуцер 90 orfs | 1 | ||
| 16 | X520-110003 | Штуцер 90 orfs | 2 | ||
| 17 | X520-110004 | Штуцер 90 orfs | 1 | ||
| 18 | X520-310001 | Штуцер 90 orfs | 1 | ||
| 2 | 31QB-20300 | Клапан предохранительный (разгрузочный, сброса давления) | 1 | ||
| 20 | X810-045151 | Тройник б / тип, ORFS | 1 | ||
| 25 | X840-545454 | Переходник | 1 | ||
| 26 | X850-515100 | Колено 90 поворотный, ORFS | 2 | ||
| 3-1 | 31Q4-40800 | Датчик давления | 2 |
P1 PRESSURE
|
|
| 3-2 | 31Q4-40800 | Датчик давления | 2 |
P2 PRESSURE
|
|
| 33 | X400-062036 | Шланг в сборе | 1 | ||
| 34 | X410-042007 | Шланг в сборе | 1 | ||
| 35 | X410-042013 | Шланг в сборе | 1 | ||
| 4 | 31Q4-40820 | Датчик давления | 2 | ||
| 40 | X420-042016 | Шалнг | 1 | ||
| 44 | P910-043062 | Шланг в сборе | 2 | ||
| 45 | P910-062054 | Шланг в сборе | 1 | ||
| 46 | P910-082010 | Шланг в сборе | 1 | ||
| 47 | P910-082041 | Шланг в сборе | 1 | ||
| 48 | P910-082055 | Шланг в сборе | 1 | ||
| 49 | P910-122011 | Шланг в сборе | 1 | ||
| 5 | 31Q4-40830 | Датчик давления | 1 | ||
| 51 | P920-082012 | Шланг в сборе | 1 | ||
| 53 | P930-082022 | Шланг в сборе | 1 | ||
| 54 | P930-087053 | Шланг в сборе | 1 | ||
| 55 | P930-122035 | Шланг в сборе | 1 | ||
| 57 | 31N6-70520 | Соединитель | 1 | ||
| 6 | 31EK-11130 | COUPLING-SCREW | 1 | ||
| 62 | 31NA-22310 | Тройник тип филиал | 2 | ||
| 64 | 31N6-25060 | фильтр последний охранник | 2 | ||
| 66 | 31L7-10190 | Зажим трубки | 1 | ||
| 69 | S015-080556 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 70 | S017-101156 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 72 | S403-08100B | Плоская шайба | 2 | ||
| 73 | S441-10000B | Шайба | 2 | ||
| 74 | 31S8-20160 | Соединитель | 2 | ||
| 76 | P910-122018 | Шланг в сборе | 1 | ||
| 79 | 31FQ-10050 | Колено 90 | 1 | ||
| 8 | X500-110003 | Разъем | 2 | ||
| 89 | X840-525251 | Переходник | 1 | ||
| 9 | X500-110004 | Разъем | 1 | ||
| 9 | X511-112542 | Соединитель | 1 | ||
| 97 | P930-042085 | Шланг в сборе | 1 | ||
| O1 | S621-011001 | Кольцо уплотнительное (О-кольцо) | 7 | ||
| O2 | S621-012001 | Кольцо уплотнительное (О-кольцо) | 5 | ||
| O3 | S621-014001 | Кольцо уплотнительное (О-кольцо) | 10 | ||
| O4 | S621-018001 | О кольцо | 5 | ||
| P1 | S631-011004 | Кольцо уплотнительное (О-кольцо) | 5 | ||
| P2 | S631-014004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| P3 | S631-018004 | Кольцо уплотнительное (О-кольцо) | 7 | ||
| P4 | S631-024004 | Кольцо уплотнительное (О-кольцо) | 2 |
