Капот двигателя в сборе экскаватора гусеничного Hyundai R480LC-9MH

Код подсистемы:6250

Наименование:ENGINE HOOD ASSY

Версия:

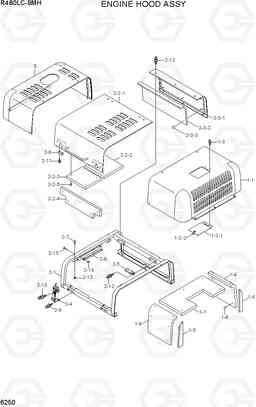

ENGINE HOOD ASSY R480LC-9MH

Поз.	Код	Наименование	Кол	Прим.
*	71QB-51002	Капот двигателя в сборе	1
1	71QB-51502	Капот двигателя в сборе 1	1
1-1	71QB-51511	Капот двигателя ва	1
1-2	71QB-61900	COVER ASSY	1
1-2-1	71QB-61910	Крышка ва	1
1-2-2	71ND-61560	Ключ в сборе	1
1-3	S035-082056	Болт	2
1-4	71QB-51651	SPONGE	1
1-5	71QB-51661	SPONGE	1
1-6	71QB-51670	SPONGE	2
1-7	71QB-51680	SPONGE	1
1-8	71EM-51580	Болт	20
2	71QB-51302	Капот двигателя в сборе 2	1
2-1	71QB-51101	поддержка ва	1
2-10	S035-082026	Болт	4
2-11	S132-063056	SCREW-W/WASHER	4
2-12	71Q6-50025	Болт	14
2-13	S205-10100B	Гайка	4
2-14	S461-320252	Палец	1
2-15	S491-080252	Палец	1
2-2	71QB-51201	COVER ASSY	1
2-2-1	71QB-51210	Крышка ва	1
2-2-2	71QB-51260	SPONGE	1
2-2-3	71QB-51270	SPONGE	1
2-2-4	71QB-51280	SPONGE	1
2-2-5	71EM-51580	Болт	13
2-3	71QB-51402	COVER ASSY	1
2-3-1	71QB-51411	Крышка ва	1
2-3-2	71QB-51470	SPONGE	1
2-3-3	71EM-51580	Болт	9
2-4	71N6-56400GG	поймать сборе	2
2-5	71QB-61800	HINGE ASSY	2
2-6	71QB-61401	пребывание ва	1
2-7	71ML-52830	DAMPER	4
2-8	71N6-51140	Стопор А	2
2-9	S035-082526	Болт	4
3	71QB-51702	Капот двигателя ва	1
