LOWER FRAME & COVER экскаватора гусеничного Hyundai R480LC-9MH

Код подсистемы:6410

Наименование:LOWER FRAME & COVER

Версия:2013. 7.31 REV.13G

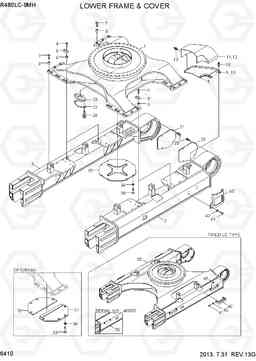

LOWER FRAME & COVER R480LC-9MH

Поз.	Код	Наименование	Кол	Прим.
1	53QB-00021	Центральная рама ва	1
10	53NB-01820GG	Крышка ва () RH	1
11	53NB-01910GG	Крышка ва (б) LH	1
12	53NB-01920GG	Крышка ва (б) относительная влажность	1
13	S037-122536	Болт барашек / шестигранная шайба	20
2	53QB-00411	боковая рама ва LH	1
20	51QB-11110	Крышка ва LH, т / двигатель	1
21	51QB-11120	Крышка ва RH, т / двигатель	1
22	41N6-10100	Крышка	1
23	41E9-1306	Сальник	1
24	S037-102556	Болт	2
25	S037-123556	Болт	12
3	53QB-00421	боковая рама ва RH	1
31	51QA-11230GG	COVER-BOTTOM(A)	1	OPT, 8MM
32	51QA-11240GG	COVER-BOTTOM(B)	1	OPT, 8MM
33	S017-16045D	Болт с шестигранной головкой (под шестигранник)	8	OPT, 8MM
34	S441-160006	Шайба	16
35	51QA-11210GG	покрытия дна ()	1	STD, 6MM
36	S017-16035D	Болт с шестигранной головкой (под шестигранник)	8	STD, 6MM
4	S017-331256	Болт с шестигранной головкой (под шестигранник)	8
40	51QB-21212	доска для ног	4	600,700MM, STD
40	51N6-02600GG	доска для ног	4	600MM, LC TYPE
40	51QB-21241	доска для ног	4	750MM, STD
40	51N6-02640GG	доска для ног	4	700MM, LC TYPE
40	51QB-21251	доска для ног	4	800MM, STD
40	51N6-02650GG	доска для ног	4	800MM, LC TYPE
40	S017-16045D	Болт с шестигранной головкой (под шестигранник)	16
40	S017-120556	Болт с шестигранной головкой (под шестигранник)	16	LC TYPE, OPT
41	S441-160006	Шайба	32
41	S441-12000B	Шайба	32	LC TYPE, OPT
42	S205-12100B	Гайка	16	LC TYPE, OPT
43	81QB-35311	т / охрана ва FR (LH)	2	STD
5	53NB-00880GG	плита замок	4
50	53QB-00010	Нижняя рама установки п / adjst	1	ADJUST TYPE
50	53QB-01010	более низкие ва кадров	1	FIXED LC TYPE
6	53NB-00870GG	Вставка	8
7	S017-331506	Болт с шестигранной головкой (под шестигранник)	36
8	53NB-00860GG	Вставка	36
9	53NB-01810GG	Крышка ва () LH	1
