ORANGE GRAPPLE ASSY(1.4M3) экскаватора гусеничного Hyundai R480LC-9MH
ORANGE GRAPPLE ASSY(1.4M3) экскаватора гусеничного Hyundai R480LC-9MH со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:7300
Наименование:ORANGE GRAPPLE ASSY(1.4M3)
Версия:

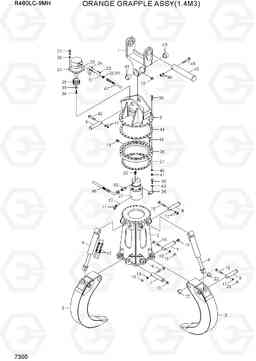

ORANGE GRAPPLE ASSY(1.4M3) R480LC-9MH
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | 67QB-37100 | GRAPPLE ASSY | 1 | ||
| 1 | XKBN-00786 | CONNECT ASSY | 1 | ||
| 10 | XKBN-00692 | Рукав высокого давления (РВД) | 8 | ||
| 11 | P020-110002 | Колено 90 | 8 | ||
| 12 | XKBN-00539 | Кольцо уплотнительное (О-кольцо) | 8 | ||
| 13 | XKBN-00009 | Масленка | 7 | ||
| 14 | XKBN-00703 | Болт с шестигранной головкой (под шестигранник) | 26 | ||
| 15 | XKBN-00704 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 16 | XKBN-00199 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 17 | XKBN-00717 | Гайка | 12 | ||
| 18 | XKBN-00718 | Гайка | 4 | ||
| 19 | XKBN-00723 | гайка-колпачок | 4 | ||
| 2 | XKBN-00776 | BODY | 1 | ||
| 20 | XKBN-00722 | гайка-колпачок | 4 | ||
| 21 | XKBN-00791 | SUPPORT-STEEL | 1 | ||
| 22 | XKBN-00766 | втулка сталь | 8 | ||
| 23 | XKBN-00789 | MOTOR | 1 | ||
| 24 | XKBN-00780 | Клапан предохранительный (разгрузочный, сброса давления) | 1 | ||
| 25 | XKBN-00790 | Ведущая шестерня | 1 | ||
| 26 | XKBN-00788 | Поворотный круг | 1 | ||
| 27 | XKBN-00778 | JOINT-CENTER | 1 | ||
| 28 | XKBN-00793 | Стопор стальной | 2 | ||
| 29 | XKBN-00552 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 3 | XKBN-00777 | GRAB ASSY | 4 | ||
| 30 | P010-110015 | Соединитель | 2 | ||
| 31 | XKBN-00700 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 32 | P010-430005 | Соединитель | 2 | ||
| 33 | XKBN-00712 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 34 | XKBN-00716 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 35 | XKBN-00706 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 36 | XKBN-00708 | Болт с шестигранной головкой (под шестигранник) | 24 | ||
| 37 | XKBN-00702 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 38 | XKBN-00012 | Шайба пружинная | 4 | ||
| 39 | XKBN-00792 | Шайба | 1 | ||
| 4 | XKBN-00779 | Гидроцилиндр в сборе | 4 | ||
| 40 | XKBN-00724 | Шайба пружинная | 28 | ||
| 41 | XKBN-00718 | Гайка | 26 | ||
| 42 | XKBN-00709 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 43 | XKBN-00785 | Втулка | 2 | ||
| 44 | XKBN-00794 | SUPPORT-STEEL | 1 | ||
| 45 | XKBN-00826 | контактный кронштейн | 1 | ||
| 46 | XKBN-00819 | Рукав высокого давления (РВД) | 2 | ||
| 47 | XKBN-00817 | Рукав высокого давления (РВД) | 2 | ||
| 48 | XKBN-00823 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 49 | XKBN-00824 | Гайка | 2 | ||
| 5 | XKBN-00787 | FRAME-ROTATE | 1 | ||
| 50 | XKBN-00822 | Разъем союз | 2 | ||
| 51 | XKBN-00821 | Разъем союз | 2 | ||
| 52 | XKBN-00834 | DECAL ASSY | 1 |
NOT SHOWN
|
|
| 53 | XKBN-00833 | Набор инструментов | 1 |
NOT SHOWN
|
|
| 6 | XKBN-00781 | PIN-JOINT | 1 | ||
| 7 | XKBN-00783 | PIN-BODY | 4 | ||
| 8 | XKBN-00782 | PIN-CYL UP | 4 | ||
| 9 | XKBN-00784 | PIN-DOWN | 4 |
