FAN DRIVE SYSTEM(#0202-) экскаватора гусеничного Hyundai R480LC-9

Код подсистемы:1021

Наименование:FAN DRIVE SYSTEM(#0202-)

Версия:2014. 7.31 REV.14G

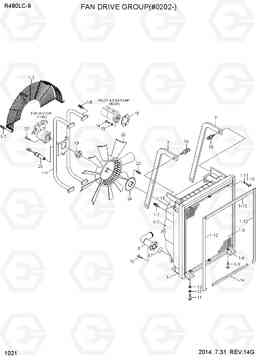

FAN DRIVE SYSTEM(#0202-) R480LC-9

Поз.	Код	Наименование	Кол	Прим.
1	11QB-61010	масляный радиатор общая сборе	1
1-1	11QB-61020	Масляный радиатор в сборе	1
1-10	AC100392	Болт крыла	6
1-11	AC100637	Плоская шайба	6
1-12	AC101508	уплотнение со стороны	2
1-13	AC101509	уплотнения верхнего	1
1-14	AC101510	уплотнения нижней	1
1-15	AC101511	NAME PLATE	1
1-2	11QB-61031	Кожух	1
1-3	11QB-61041	кожух вентилятора	1
1-4	11QB-61050	Узел крепления мотора	1
1-5	11QB-61070	Чистая провод	1
1-6	11QB-61060	несущий каркас	2
1-7	AA000003	Болт	15
1-8	AC101421	Болт	8
1-9	AC100503	Болт с шестигранной головкой (под шестигранник)	4
10	S109-120356	Болт с шестигранной головкой (под шестигранник)	4
11	S017-16040D	Болт с шестигранной головкой (под шестигранник)	4
12	S411-160006	Шайба пружинная	4
13	S441-160006	Шайба	4
14	S109-120406	Болт с шестигранной головкой (под шестигранник)	2
15	S403-12000B	Плоская шайба	2
16	S037-124026	Болт	4
17	Y172-006004	Кольцо уплотнительное (О-кольцо)	1
18	3008400	прокладка гидрокси насос	1
19	11Q4-63090	Соединитель	1
2	31QB-30130	насос удаленный диск вентилятора	1
20	11N8-46190	Вентилятор	1
20	11N8-46191	Вентилятор	1
21	31Q4-30202	Мотор вентилятора	1
22	S109-080306	Болт с шестигранной головкой (под шестигранник)	4
23	S037-102056	Болт барашек / шестигранная шайба	4
24	11Q4-43321	Пластина	1
25	21LM-08210	датчик скорости	1
7	11QB-60051	Опора	2
8	11QB-40291	Трубка в сборе	1
