Код подсистемы:2085
Наименование:CLUSTER(-#0106)
Версия:2012. 2.29 REV.12B

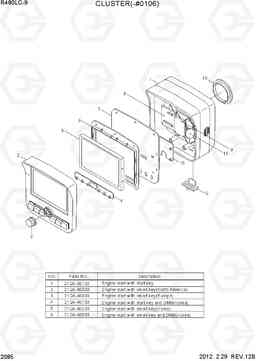

CLUSTER(-#0106) R480LC-9
Поз. | Код | Наименование | Кол | Прим. | |
---|---|---|---|---|---|
* | 21Q6-30102 | Дисплей | 1 |
SEE ILLUST NO.1
|
|
* | 21Q6-30103 | Дисплей | 1 |
SEE ILLUST NO.1
|
|
* | 21Q6-40100 | Дисплей | 1 |
SEE ILLUST NO.4
|
|
* | 21Q6-40101 | Дисплей | 1 |
SEE ILLUST NO.4
|
|
1 | 21Q6-30110 | нижний регистр в сборе | 1 | ||
1 | 21Q6-30111 | нижний регистр в сборе | 1 | ||
10 | 21Q6-30160 | PCB силы в сборе | 1 | ||
11 | 21Q6-30170 | SPEAKER | 2 | ||
12 | 21Q6-30180 | Крышка USB | 1 | ||
13 | 21Q6-30190 | втулка кабель | 1 | ||
2 | 21Q6-30120 | Верхний корпус дисплея | 1 | ||
3 | 21Q6-30130 | KNOB | 1 | ||
4 | 21Q6-30140 | Сальник | 1 | ||
6 | 21Q6-40020 | Направляющая дисплея | 1 | ||
8 | 21Q6-40040 | Процессор | 1 | ||
9 | 21Q6-40110 | Доска DMB | 1 |
SEE ILLUST NO.4
|
|
N* | 21Q6-40300 | Дисплей | 1 |
SEE ILLUST NO.2
|
|
N* | 21Q6-40400 | Дисплей | 1 |
SEE ILLUST NO.3
|
|
N* | 21Q6-40200 | Дисплей | 1 |
SEE ILLUST NO.5
|
|
N* | 21Q6-40500 | Дисплей | 1 |
SEE ILLUST NO.6
|
|
N5 | 21Q6-40010 | Экран дисплея (lcd) | 1 | ||
N7 | 21Q6-40030 | Пластина | 1 |
