Гидроразводка (гидролинии) стрелы (6.55 м, очень/короткая #0005-) экскаватора гусеничного Hyundai R480LC-9

Код подсистемы:3402

Наименование:BOOM HYD PIPING(6.55M, S/SHORT, #0005-)

Версия:2014. 2.28 REV.14B

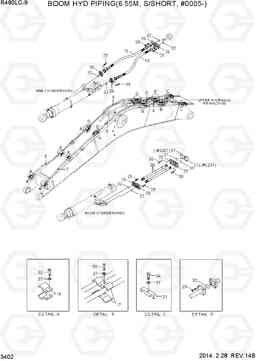

BOOM HYD PIPING(6.55M, S/SHORT, #0005-) R480LC-9

Поз.	Код	Наименование	Кол	Прим.
15	P680-207431	Шланг в сборе	2
15	31QB-50450	HOSE ASSY(HI-GRADE)	2
16	31ND-51001	зажим в сборе	12
17	31ND-51011	зажим в сборе	8
21	31NB-51310	зажим в сборе	2
25	P174-160105	фланец гидрокси, сплит	8
26	P174-200106	фланец гидрокси, сплит	16
27	P184-162212	фланец pluging площадь	4
29	S109-120506	Болт с шестигранной головкой (под шестигранник)	40
30	S109-100356	Болт с шестигранной головкой (под шестигранник)	16
31	Y171-024004	Кольцо уплотнительное (О-кольцо)	4
32	Y171-027004	Кольцо уплотнительное (О-кольцо)	10
33	S017-16050D	Болт с шестигранной головкой (под шестигранник)	20
34	S017-16080D	Болт с шестигранной головкой (под шестигранник)	2
36	31NB-12432	Шланг в сборе	4
36	31NB-12433	Шланг в сборе	4
36	31QB-50810	Рукав высокого давления (РВД)	4
36	31QB-50820	HOSE ASSY(HI-GRADE)	4
37	S411-160006	Шайба пружинная	22
4	31QB-50220	Трубка	1
4	31QB-50221	Трубка	1
5	31QB-50230	Трубка	1
5	31QB-50231	Трубка	1
6	31QB-50240	Трубка	1
6	31QB-50241	Трубка	1
6	31QB-50242	Трубка	1
7	31QB-50250	Трубка	1
7	31QB-50251	Трубка	1
8	31QB-50260	Трубка	1
8	31QB-50261	Трубка	1
9	31QB-50270	Трубка	1
9	31QB-50271	Трубка	1
