QUICK CLAMP HYD PIPING экскаватора гусеничного Hyundai R480LC-9
QUICK CLAMP HYD PIPING экскаватора гусеничного Hyundai R480LC-9 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3450
Наименование:QUICK CLAMP HYD PIPING
Версия:2014. 5.31 REV.14E

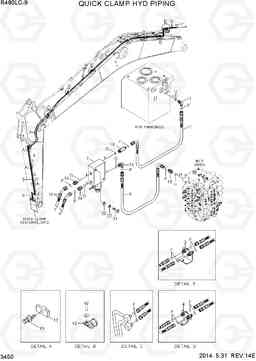

QUICK CLAMP HYD PIPING R480LC-9
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 10 | P920-048042 | Шланг в сборе | 2 | ||
| 11 | P930-042011 | Шланг в сборе | 1 | ||
| 12 | 34EA-91811 | Трубный зажим | 4 | ||
| 13 | 31QB-50210 | Зажим | 5 | ||
| 14 | X500-110001 | Разъем | 2 | ||
| 15 | X511-104512 | Соединитель | 1 | ||
| 16 | X520-110001 | Штуцер 90 orfs | 1 | ||
| 17 | X520-110012 | Штуцер 90 orfs | 1 | ||
| 18 | 31N6-70520 | Соединитель | 1 | ||
| 19 | S037-103026 | Болт | 4 | ||
| 2 | 31Q6-91720 | Электромагнитный клапан Q / зажим | 1 | ||
| 20 | S403-101006 | Плоская шайба | 2 | ||
| 20 | S403-10100B | Плоская шайба | 2 | ||
| 21 | S017-100506 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 22 | S411-100006 | Шайба пружинная | 2 | ||
| 3 | 31N4-90680 | termainal д / зажим | 1 | ||
| 4 | 31NB-95820 | termainal д / зажим | 1 | ||
| 5 | 31QB-90610 | Трубка в сборе | 1 |
AM 3.38M
|
|
| 5 | 31QB-90612 | Трубка в сборе | 1 |
AM 3.38M
|
|
| 5 | 31QB-90630 | Трубка в сборе | 1 |
AM 2.4/2.9M
|
|
| 5 | 31QB-90632 | Трубка в сборе | 1 |
AM 2.4/2.9M
|
|
| 5 | 31QB-90650 | Трубка в сборе | 1 |
AM 4.0M
|
|
| 5 | 31QB-90652 | Трубка в сборе | 1 |
AM 4.0M
|
|
| 6 | 31QB-90620 | Трубка в сборе | 1 |
AM 3.38M
|
|
| 6 | 31QB-90622 | Трубка в сборе | 1 |
AM 3.38M
|
|
| 6 | 31QB-90640 | Трубка в сборе | 1 |
AM 2.4/2.9M
|
|
| 6 | 31QB-90642 | Трубка в сборе | 1 |
AM 2.4/2.9M
|
|
| 6 | 31QB-90660 | Трубка в сборе | 1 |
AM 4.0M
|
|
| 6 | 31QB-90662 | Трубка в сборе | 1 |
AM 4.0M
|
|
| 7 | P910-048144 | Шланг в сборе | 2 | ||
| 8 | P915-047039 | HOSE ASSY ORFS, тыс 0x0 | 2 |
AM 3.38M
|
|
| 8 | P915-047024 | HOSE ASSY ORFS, тыс 0x0 | 2 |
AM 2.4M
|
|
| 8 | P915-047030 | HOSE ASSY ORFS, тыс 0x0 | 2 |
AM 2.9M
|
|
| 8 | P915-047043 | HOSE ASSY ORFS, тыс 0x0 | 2 |
AM 4.0M
|
|
| 9 | P920-048009 | Шланг в сборе | 1 | ||
| F | S621-011001 | Кольцо уплотнительное (О-кольцо) | 12 | ||
| G | S631-011001 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| H | S631-014001 | Кольцо уплотнительное (О-кольцо) | 2 |
