ATTACH PIPING KIT(S & D/ACTING) экскаватора гусеничного Hyundai R480LC-9
ATTACH PIPING KIT(S & D/ACTING) экскаватора гусеничного Hyundai R480LC-9 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3630
Наименование:ATTACH PIPING KIT(S & D/ACTING)
Версия:2010.10.31 REV.10K

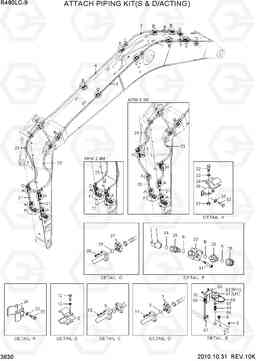

ATTACH PIPING KIT(S & D/ACTING) R480LC-9
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| *-2 | 31QB-91310 | BOOM PIPING KIT-BREAKER | 1 |
7.06M BM
|
|
| *-2 | 31QB-92310 | BOOM PIPING KIT-BREAKER | 1 |
6.55M BM
|
|
| *-3 | 31QB-91410 | рука трубопроводов комплект | 1 |
3.38M AM
|
|
| *-3 | 31QB-91430 | рука трубопроводов комплект | 1 |
2.4M AM
|
|
| *-3 | 31QB-91450 | рука трубопроводов комплект | 1 |
2.9M AM
|
|
| *-3 | 31QB-91440 | рука трубопроводов комплект | 1 |
4.0M AM
|
|
| *-4 | 31QB-90370 | Гидравлический аккумулятор | 1 | ||
| 1 | 31QB-91320 | Трубка | 1 |
7.06M BM
|
|
| 1 | 31QB-92320 | Трубка | 1 |
6.55M BM
|
|
| 10 | S109-100506 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 11 | S109-100406 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 12 | S017-16050D | Болт с шестигранной головкой (под шестигранник) | 20 | ||
| 13 | S411-160006 | Шайба пружинная | 20 | ||
| 2 | 31QB-91330 | Трубка | 1 |
7.06M BM
|
|
| 2 | 31QB-92330 | Трубка | 1 |
6.55M BM
|
|
| 21 | 31QB-91420 | Трубка | 2 |
3.38M AM
|
|
| 21 | 31QB-92410 | Трубка | 2 |
2.4M AM
|
|
| 21 | 31QB-92420 | Трубка | 2 |
2.9M AM
|
|
| 21 | 31QB-94110 | Трубка | 1 |
4.0M AM
|
|
| 22 | 31Q8-91551 | Клапан запорный (отсечной) | 2 | ||
| 23 | P705-207344 | Шланг в сборе | 2 |
3.38M AM
|
|
| 23 | P705-207331 | Шланг в сборе | 2 |
2.4M AM
|
|
| 23 | P705-207333 | Шланг в сборе | 2 |
2.9M AM
|
|
| 23 | P705-207337 | Шланг в сборе | 2 |
4.0M AM
|
|
| 24 | 31ND-51001 | зажим в сборе | 8 |
3.38, 2.9M AM
|
|
| 24 | 31ND-51001 | зажим в сборе | 4 |
2.4M AM
|
|
| 24 | 31ND-51001 | зажим в сборе | 12 |
4.0M AM
|
|
| 25 | 31Q8-91560 | Адаптер | 2 | ||
| 26 | X500-110006 | Разъем | 2 | ||
| 27 | P173-200106 | фланец гидрокси, сплит | 8 | ||
| 28 | X710-100107 | Крышка | 2 | ||
| 29 | Y171-027004 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 3 | 31QB-91340 | Трубка | 1 |
7.06M BM
|
|
| 3 | 31QB-92340 | Трубка | 1 |
6.55M BM
|
|
| 30 | S109-100406 | Болт с шестигранной головкой (под шестигранник) | 16 | ||
| 31 | S109-120706 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 32 | S017-16050D | Болт с шестигранной головкой (под шестигранник) | 8 |
3.38, 2.9M AM
|
|
| 32 | S017-16050D | Болт с шестигранной головкой (под шестигранник) | 4 |
2.4M AM
|
|
| 32 | S017-16050D | Болт с шестигранной головкой (под шестигранник) | 16 |
4.0M AM
|
|
| 33 | S411-160006 | Шайба пружинная | 8 |
3.38, 2.9M AM
|
|
| 33 | S411-160006 | Шайба пружинная | 4 |
2.4M AM
|
|
| 33 | S411-160006 | Шайба пружинная | 16 |
4.0M AM
|
|
| 34 | S621-025001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 35 | 31QB-94120 | Трубка | 1 |
4.0M AM
|
|
| 36 | 31QB-94130 | Кронштейн | 2 |
4.0M AM
|
|
| 37 | S205-16100B | Гайка | 4 |
4.0M AM
|
|
| 4 | 31QB-91350 | Трубка | 1 |
7.06M BM
|
|
| 5 | 31ND-51001 | зажим в сборе | 20 | ||
| 6 | 31EK-11130 | COUPLING-SCREW | 2 | ||
| 61 | 31Q8-91670 | Гидроаккумулятор | 1 | ||
| 62 | 31Q8-91680 | Гидроаккумулятор | 1 | ||
| 63 | 32E6-92080 | Кронштейн Accum | 2 | ||
| 64 | 31Q8-91690 | Соединитель | 2 | ||
| 65 | 31Q8-91700 | Сальник | 2 | ||
| 66 | S631-024004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 67 | S071-034330 | U-образный болт (скоба, П образный) / хомут | 4 | ||
| 68 | 32E6-92060 | U-образный болт (скоба, П образный) / хомут | 2 | ||
| 69 | S403-10200B | Плоская шайба | 8 | ||
| 7 | P173-200106 | фланец гидрокси, сплит | 4 | ||
| 70 | S205-10100B | Гайка | 8 | ||
| 8 | P220-110205 | Заглушка | 2 | ||
| 9 | Y171-027004 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| A | S621-025001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| B | S631-038004 | Кольцо уплотнительное (О-кольцо) | 2 |
