Поворотный редуктор (Гидромотор поворота платформы, -#0105) экскаватора гусеничного Hyundai R480LC-9

Поворотный редуктор (Гидромотор поворота платформы, -#0105) экскаватора гусеничного Hyundai R480LC-9 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:4100
Наименование:SWING MOTOR(-#0105)
Версия:2011. 4.30 REV.11D

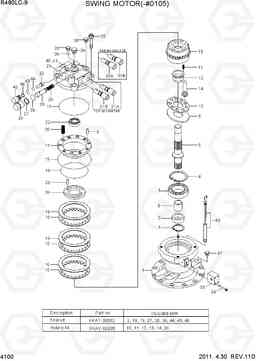

SWING MOTOR(-#0105) R480LC-9
4100 SWING MOTOR(-#0105) R480LC-9, Hyundai
Поз. Код Наименование Кол Прим.
N @ NOT SUPPLIED PARTS 1
* 31QB-10150 Поворотный редуктор (гидромотор поворота), левый 1
* 31QB-10170 Поворотный редуктор (гидромотор поворота), правый 1
*-1 31QB-10130 Поворотный редуктор (гидромотор поворота), левый 1
*-1 31QB-10160 Поворотный редуктор (гидромотор поворота), правый 1
*-2 @ SWING REDUCTION GEAR 1
SEE 4110
1 XKAY-00637 BODY 1
10 XKAY-00633 Блок цилиндров 1
11 XKAY-00531 Пружина 9
12 XKAY-00533 Шариковая направляющая 1
13 XKAY-00534 Установочная пластина 1
15 XKAY-00537 пластина трения 3
16 XKAY-00538 Пластина 3
17 XKAY-00632 Поршень тормозного цилиндра 1
20 XKAY-00541 Пружина 20
21 XKAY-01319 крышка багажного 1
22 XKAY-00543 Подшипник роликовый игольчатый 1
23 XKAY-00382 Палец 2
24 XKAY-00544 Диск распределительный 1
25 XKAY-00546 Болт барашек 4
26 XKAY-00309 Пробка (заглушка) 2
29 XKAY-00311 Пружина 2
3 XKAY-00522 Подшипник роликовый 1
30 XKAY-00312 CHECK 2
31A XKAY-01475 Клапан предохранительный (разгрузочный, сброса давления) в сборе 1
31B XKAY-01476 Клапан предохранительный (разгрузочный, сброса давления) в сборе 1
32 XKAY-00314 безопорная ВВЛ сборе 2
33 XKAY-01318 Время в сборе задержка клапан 1
34 XKAY-00149 Болт барашек 3
35 XKAY-00150 Пробка (заглушка) 3
37 XKAY-00140 Пробка (заглушка) 1
38 XKAY-00975 Пробка (заглушка) 1
39 XKAY-00548 Пробка (заглушка) 1
4 XKAY-00523 Кольцо стопорное 1
40 XKAY-01477 NAME PLATE 1
LH
40 XKAY-01478 NAME PLATE 1
RH
41 XKAY-00277 RIVET 2
42 XKAY-02139 GAUGE-LEVEL 1
43 XKAY-00322 Пробка (заглушка) 2
5 XKAY-01317 Вал 1
6 XKAY-00525 Втулка 1
7 XKAY-00526 кольцо остановка 1
8 XKAY-00625 Палец 1
9 XKAY-00527 плита обуви 1
A XKAY-00635 Ремкомплект 1
A-A XKAY-00634 Ремкомплект блока цилиндров 1
A-B XKAY-00532 Ремкомплект 1
A-C XKAY-00535 Ремкоплект поршня 1
K XKAY-00553 Ремкомплект / комплект уплотнений (ремкомплект) 1
SEE ILLUST
K18 XKAY-00468 Кольцо уплотнительное (О-кольцо) 1
K19 XKAY-00540 Кольцо уплотнительное (О-кольцо) 2
K2 XKAY-00521 Сальник 1
K27 XKAY-00141 Кольцо 2
K28 XKAY-00310 Кольцо уплотнительное (О-кольцо) 2
K36 XKAY-00151 Кольцо уплотнительное (О-кольцо) 3
K44 XKAY-00324 Кольцо уплотнительное (О-кольцо) 2
K45 XKAY-00247 Кольцо уплотнительное (О-кольцо) 2
K46 XKAY-00605 Кольцо 2
N14 XKAY-00536 Комплект поршней (поршень в сборе) 9
