TRAVEL MOTOR(1/2, TYPE 3) экскаватора гусеничного Hyundai R480LC-9

Код подсистемы:4158

Наименование:TRAVEL MOTOR(1/2, TYPE 3)

Версия:2013. 4.30 REV.13D

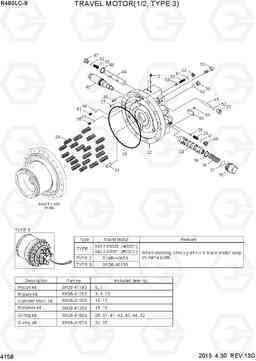

TRAVEL MOTOR(1/2, TYPE 3) R480LC-9

Поз.	Код	Наименование	Кол	Прим.
*	39QB-40100	Гидромотор хода в сборе	1
*-1	39QB-41100	Гидромотор хода	1	SB-S-2013-025
*-2	@	TRAVEL REDUCTION GEAR	1	SEE 4176
2	39Q6-41120	Пробка (заглушка)	14
27	39Q8-41410	Палец	1
28	39Q8-41420	Пружина	14
30	S471-800404	Палец	1
31	39Q6-41450	Палец	2
32	39QB-41140	крышка багажного	1
33	39QB-41150	главного золотника в сборе	1
34	39QB-41200	катушка	2
35	39QB-41210	Пробка (заглушка)	2
36	39Q6-41540	Пружина	2
38	39QB-41330	RESTRICTOR	2
39	39Q8-41520	Пружина	2
40	39Q6-41780	Пробка (заглушка)	2
45	39QB-41220	Клапан предохранительный (разгрузочный, сброса давления) в сборе	2
46	39Q8-41530	Золотник	1
47	39Q8-41540	Пробка (заглушка)	1
48	39Q6-41710	катушка	1
49	39Q6-41720	Палец	1
50	39Q6-41730	Пружина	1
51	39Q6-41740	Соединитель	1
53	S109-18055D	Болт с шестигранной головкой (под шестигранник)	10
54	39Q6-41760	Клапан обратный	3
55	39Q6-41770	Пружина	3
56	39Q6-41750	Пробка (заглушка)	2
57	39Q6-41880	RESTRICTOR	1
58	39Q6-41860	RESTRICTOR	1
59	39QB-41320	NAME PLATE	1
60	39Q6-41800	RIVET	2
62	39QB-41340	Пробка (заглушка)	3
K	39Q8-41140	Ремкоплект поршня	1	SEE ILLUST
K	39Q8-41250	Ремкомплект	1	SEE ILLUST
K	39Q8-41260	Ремкомплект блока цилиндров	1	SEE ILLUST
K	39Q8-41290	Ремкомплект	1	SEE ILLUST
K	39Q8-41560	Комплект колец уплотнительных	1	SEE ILLUST
K	39Q8-41570	Кольцо уплотнительное	1	SEE ILLUST
K29	Y172-049004	Кольцо уплотнительное (О-кольцо)	1
K37	S632-040004	Кольцо уплотнительное (О-кольцо)	2
K41	S631-008004	Кольцо уплотнительное (О-кольцо)	5
K42	S631-011004	Кольцо уплотнительное (О-кольцо)	2
K43	S631-012004	Кольцо уплотнительное (О-кольцо)	1
K44	S631-016004	Кольцо уплотнительное (О-кольцо)	1
K52	S631-014004	Кольцо уплотнительное (О-кольцо)	2
