FUEL PUMP экскаватора гусеничного Hyundai R480LC-9
FUEL PUMP экскаватора гусеничного Hyundai R480LC-9 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:9260
Наименование:FUEL PUMP
Версия:2013. 9.30 REV.13J

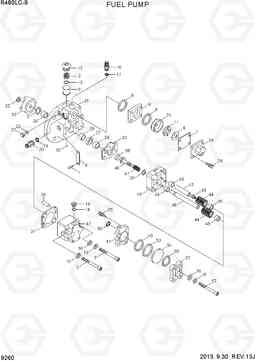

FUEL PUMP R480LC-9
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| N | @ | NOT SUPPLIED PARTS | AR | ||
| * | 3090942 | топливный насос | 1 |
FP2953-06
|
|
| * | 128807 | Кольцо | 1 | ||
| * | 3037536 | подключите резьбой | 1 | ||
| * | 3037537 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| * | 3074316 | прокладка печать | 1 | ||
| * | 3074317 | прокладка печать | 1 | ||
| * | 3090996 | Поддержка F / насос | 1 | ||
| * | 3096077 | Прокладка F / насос | 1 | ||
| * | 3803477 | Комплект сальников | 1 | ||
| * | 3071643 | Сальник | 1 | ||
| * | 3084713 | Сальник | 1 | ||
| * | 129888 | Комлект уплотнений , резина | 2 | ||
| *-1 | 3033742 | подключите резьбой | 2 | ||
| *-10 | 4954877 | Картер (корпус) | 1 | ||
| *-11 | 3095635 | GEAR & SHAFT | 1 | ||
| *-12 | 4954878 | GEAR | 1 | ||
| *-13 | BM76340 | DAMPER-FUEL PUMP | 1 | ||
| *-14 | 3803493 | Поддержка топливный насос | 1 | ||
| *-15 | 4024808 | Соленоид (электромагнитный клапан) топливный, комплект | 1 | ||
| *-2 | 3036865 | Союз почты | 1 | ||
| *-3 | 3042619 | ниппель муфта | 1 | ||
| *-4 | 3056416 | подключите резьбой | 4 | ||
| *-51 | 3074316 | прокладка печать | 1 |
NOT SHOWN
|
|
| *-6 | 3090996 | Поддержка F / насос | 1 | ||
| *-7 | 4954880 | PUMP-GEAR FUEL | 1 | ||
| *-8 | 4903125 | GEAR | 1 | ||
| *-9 | 4954876 | COVER-F/PUMP GEAR | 1 | ||
| 1 | S2286 | SCREW-DRIVE | 2 | ||
| 10 | 153346 | Винт (торцевой ключ) | 2 | ||
| 10 | 181466 | Стопорная шайба (кольцо) | 2 | ||
| 10 | 181466 | Стопорная шайба (кольцо) | 1 | ||
| 11 | 196057 | тарельчатый клапан | 1 | ||
| 12 | 3014575 | крышка F / насос-фильтр | 1 | ||
| 13 | 3021123 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 14 | 3034412 | Кольцо | 1 | ||
| 16 | 3034451 | Корпус актуатора | 1 | ||
| 17 | 3037236 | Кольцо | 1 | ||
| 19 | 3037537 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 2 | 70700 | Пружина сжатия | 1 | ||
| 21 | 3056009 | DISC-ACTUATOR | 1 | ||
| 23 | 3034412 | Кольцо | 1 | ||
| 24 | 3065944 | SCREW-CAPTIVE W/CAP | 4 | ||
| 25 | 3068768 | кольцо прямоугольник | 1 | ||
| 26 | 3074317 | прокладка печать | 1 | ||
| 27 | 2872429 | SPACER-SEAL | 1 | ||
| 28 | 3071643 | Сальник | 1 | ||
| 29 | 3084713 | Сальник | 1 | ||
| 3 | 100129 | Винт (торцевой ключ) | 4 | ||
| 3 | 100129 | Винт (торцевой ключ) | 2 | ||
| 30 | 3073887 | PLUG-BALL | 1 | ||
| 31 | 3090997 | Опора | 1 | ||
| 32 | 3095355 | концентратор челюсть связь | 1 | ||
| 33 | 3096077 | Прокладка F / насос | 1 | ||
| 34 | 3408421 | Соленоид (электромагнитный клапан) | 1 | ||
| 35 | 64816A | DOWEL-PIN | 2 | ||
| 36 | 70704 | Плоская шайба | 2 | ||
| 36 | 70704 | Плоская шайба | 2 | ||
| 37 | 110855 | Прокладка F / насос | 1 | ||
| 38 | 3033719 | Дюбель кольцо | 1 | ||
| 39 | 3085615 | Кольцо | 1 | ||
| 4 | 105375 | PLATE-NAME | 1 | ||
| 40 | 4010296 | PLUNGER | 1 | ||
| 41 | 4010297 | Пружина сжатия | 1 | ||
| 42 | 4009847 | Вал | 1 | ||
| 43 | 4010038 | Клапан обратный | 1 | ||
| 44 | 4903124 | GEAR-F/PUMPING | 1 | ||
| 44 | 4903124 | GEAR-F/PUMPING | 1 | ||
| 45 | 3033724 | Втулка | 2 | ||
| 46 | 4954875 | COVER-F/PUMP GEAR | 1 | ||
| 47 | 4954794 | Картер (корпус) | 1 | ||
| 48 | 3095356 | вал топливного насоса привод | 1 | ||
| 49 | 100099 | Комлект уплотнений , резина | 1 | ||
| 5 | 128807 | Кольцо | 1 | ||
| 50 | 139988 | Комлект уплотнений , резина | 1 | ||
| 51 | 153336 | Тело F / заслонка насос | 1 | ||
| 52 | 153338 | Крышка F / заслонка насос | 1 | ||
| 53 | 160514 | Плоская шайба | 1 | ||
| 54 | 202897 | диафрагма F / заслонки | 1 | ||
| 55 | 3017051 | SCREW-CAPTIVE W/CAP | 2 | ||
| 56 | 151900 | Комлект уплотнений , резина | 1 | ||
| 57 | 153346 | Винт (торцевой ключ) | 2 | ||
| 6 | 129768 | Пружина клапана | 1 | ||
| 7 | 129839 | щит запорный клапан | 1 | ||
| 8 | 129888 | Комлект уплотнений , резина | 2 | ||
| 9 | 146483 | сетчатый фильтр | 1 | ||
| N* | 3040813 | подключите резьбой | 1 | ||
| N* | 3408421 | Соленоид (электромагнитный клапан) | 1 | ||
| N*-5 | 3090993 | Поддержка F / насос | 1 | ||
| N15 | 3079584 | Пробка (заглушка) | 1 | ||
| N18 | 3100526 | Союз мужчины | 1 | ||
| N20 | 3042620 | ниппель муфта | 1 | ||
| N22 | 3056003 | подключите резьбой | 1 |
