UPPER HYDRAULIC PIPING(BASE) экскаватора гусеничного Hyundai R480LC-9A
UPPER HYDRAULIC PIPING(BASE) экскаватора гусеничного Hyundai R480LC-9A со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3100
Наименование:UPPER HYDRAULIC PIPING(BASE)
Версия:2014. 8.31 REV.14H

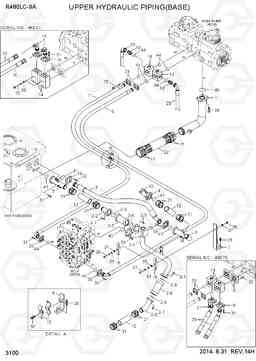

UPPER HYDRAULIC PIPING(BASE) R480LC-9A
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | 31QB-14010 | Трубка в сборе | 1 | ||
| 10 | 31QB-14210 | Рукав высокого давления (РВД) | 1 | ||
| 10 | 31QB-11290 | Рукав высокого давления (РВД) | 1 | ||
| 10 | 31QB-12531 | HOSE ASSY(HI-GRADE) | 1 | ||
| 10 | 31QB-12532 | HOSE ASSY(HI-GRADE) | 1 | ||
| 11 | 31QB-14220 | Рукав высокого давления (РВД) | 1 | ||
| 11 | 31QB-11300 | Рукав высокого давления (РВД) | 1 | ||
| 11 | 31QB-12521 | HOSE ASSY(HI-GRADE) | 1 | ||
| 11 | 31QB-12522 | HOSE ASSY(HI-GRADE) | 1 | ||
| 12 | 31NB-13080 | Шланг | 3 | ||
| 13 | 31NB-12300 | локоть ва ORFS | 2 | ||
| 13 | 31QB-11360 | Корпус клапана | 1 | ||
| 14 | 34E7-02921 | Корпус клапана | 2 | ||
| 14 | 31QB-11260 | Корпус клапана | 2 | ||
| 14 | 31QB-11350 | Корпус клапана | 2 | ||
| 15 | 34E7-01390 | Зажим | 2 | ||
| 16 | 31ND-10451 | Трубный зажим | 2 | ||
| 17 | 31Q6-10860 | U-образный болт (скоба, П образный) / хомут / зажим | 2 | ||
| 18 | P173-160104 | фланец гидрокси, сплит | 8 | ||
| 18 | P173-160104 | фланец гидрокси, сплит | 4 | ||
| 18 | X500-110005 | Разъем | 4 | ||
| 19 | P173-280108 | фланец гидрокси, сплит | 4 | ||
| 2 | 31QB-11044 | трубы югу сборе | 1 | ||
| 2-1 | 31QB-11051 | Трубка | 1 | ||
| 2-2 | 31QB-11060 | Трубка | 1 | ||
| 2-3 | 31QB-11110 | Трубка | 1 | ||
| 2-4 | 31ND-11110 | Клапан обратный, в сборе | 1 | ||
| 2-5 | 31ND-11130 | Клапан обратный, в сборе | 1 | ||
| 2-6 | Y172-006004 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 2-7 | S109-120406 | Болт с шестигранной головкой (под шестигранник) | 16 | ||
| 20 | P174-160105 | фланец гидрокси, сплит | 4 | ||
| 20 | P174-160105 | фланец гидрокси, сплит | 8 | ||
| 21 | 31Q6-10840 | U-образный болт (скоба, П образный) / хомут / зажим | 6 | ||
| 22 | P760-102045 | Рукав высокого давления (РВД) | 1 | ||
| 23 | 31QB-11230 | Шланг в сборе | 2 | ||
| 23 | 31QB-11370 | HOSE ASSY-FLG(0)XSWV(90) | 2 | ||
| 24 | P174-160115 | фланец раскол | 4 | ||
| 25 | S017-100806 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 25 | S109-100956 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 25 | S109-121006 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 26 | S017-120756 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 27 | S017-121106 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 28 | S037-103026 | Болт | 2 | ||
| 29 | S037-123026 | Болт | 4 | ||
| 3 | 31QB-11172 | ва в обратном трубопроводе | 1 | ||
| 30 | S037-123526 | Болт | 2 | ||
| 31 | S109-100306 | Болт с шестигранной головкой (под шестигранник) | 24 | ||
| 31 | S109-100306 | Болт с шестигранной головкой (под шестигранник) | 16 | ||
| 31 | S109-100306 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 32 | S109-120306 | Болт с шестигранной головкой (под шестигранник) | 16 | ||
| 32 | S109-120306 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 33 | S109-120356 | Болт с шестигранной головкой (под шестигранник) | 12 | ||
| 34 | S109-120406 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 35 | S109-16040D | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 36 | S205-12000B | Гайка | 1 | ||
| 37 | S403-12200B | Плоская шайба | 3 | ||
| 38 | S411-100006 | Шайба пружинная | 8 | ||
| 39 | S411-120006 | Шайба пружинная | 2 | ||
| 4 | 31QB-11121 | Трубка | 1 | ||
| 40 | S631-085001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 41 | Y172-006004 | Кольцо уплотнительное (О-кольцо) | 5 | ||
| 43 | Y172-010004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 44 | Y171-024004 | Кольцо уплотнительное (О-кольцо) | 12 | ||
| 5 | 31QB-11090 | Трубка | 1 | ||
| 6 | 31NB-13070 | Кронштейн | 1 | ||
| 7 | 31QB-11250 | Кронштейн | 1 | ||
| 8 | 31EH-13170 | Корпус клапана | 2 | ||
| 9 | 31QB-11190 | Шланг в сборе | 1 |
