Гидроразводка (гидролинии) стрелы (10.0 м) экскаватора гусеничного Hyundai R480LC-9A
Гидроразводка (гидролинии) стрелы (10.0 м) экскаватора гусеничного Hyundai R480LC-9A со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3406

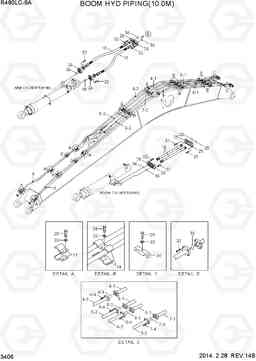

Наименование:BOOM HYD PIPING(10.0M)
Версия:2014. 2.28 REV.14B
BOOM HYD PIPING(10.0M) R480LC-9A
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 10 | P680-207425 | Шланг в сборе | 2 | ||
| 10 | 31QB-50460 | HOSE ASSY(HI-GRADE) | 2 | ||
| 16 | 31NB-12433 | Шланг в сборе | 4 | ||
| 16 | 31QB-50810 | Рукав высокого давления (РВД) | 4 | ||
| 16 | 31QB-50820 | HOSE ASSY(HI-GRADE) | 4 | ||
| 17 | 31ND-51001 | зажим в сборе | 12 | ||
| 18 | 31ND-51011 | зажим в сборе | 12 | ||
| 24 | 31NB-51310 | зажим в сборе | 2 | ||
| 25 | P174-160105 | фланец гидрокси, сплит | 8 | ||
| 26 | P174-200106 | фланец гидрокси, сплит | 16 | ||
| 28 | S017-16050D | Болт с шестигранной головкой (под шестигранник) | 24 | ||
| 29 | S017-16080D | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 31 | S109-100356 | Болт с шестигранной головкой (под шестигранник) | 16 | ||
| 32 | S109-120506 | Болт с шестигранной головкой (под шестигранник) | 40 | ||
| 33 | S411-160006 | Шайба пружинная | 26 | ||
| 35 | Y171-024004 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 36 | Y171-024004 | Кольцо уплотнительное (О-кольцо) | 10 | ||
| 4 | 31QB-50610 | Трубка в сборе | 1 | ||
| 4-1 | 31QB-50620 | Трубка | 1 | ||
| 4-2 | 31QB-50630 | Трубка | 1 | ||
| 4-3 | Y171-027004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 4-4 | S109-120506 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 5 | 31QB-50640 | Трубка в сборе | 1 | ||
| 5-1 | 31QB-50350 | Трубка | 1 | ||
| 5-2 | 31QB-50660 | Трубка | 1 | ||
| 5-3 | Y171-027004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 5-4 | S109-120506 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 6 | 31QB-50670 | Трубка в сборе | 1 | ||
| 6-1 | 31QB-50380 | Трубка | 1 | ||
| 6-2 | 31QB-50660 | Трубка | 1 | ||
| 6-3 | Y171-027004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 6-4 | S109-120506 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 7 | 31QB-50690 | Трубка в сборе | 1 | ||
| 7-1 | 31QB-50700 | Трубка | 1 | ||
| 7-2 | 31QB-50630 | Трубка | 1 | ||
| 7-3 | Y171-027004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 7-4 | S109-120506 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 8 | 31QB-50710 | Трубка | 1 | ||
| 9 | 31QB-50720 | Трубка | 1 |
